数字逻辑电路读图要点与使用实例

有关数字逻辑电路读图的四大要点，以及数字逻辑电路读图的二个例子，这里分别以三路抢答器与彩灯追逐电路为例，希望对大家有所帮助。

数字逻辑电路的读图步骤和其它电路是相同的，只是在进行电路分析时处处要用逻辑分析的方法。

四大读图要点：

① 先大致了解电路的用途和性能。

② 找出输入端、输出端和关键部件，区分开各种信号并弄清信号的流向。

③ 逐级分析输出与输入的逻辑关系，了解各部分的逻辑功能。

④ 最后统观全局得出分析结果。

例1：三路抢答器

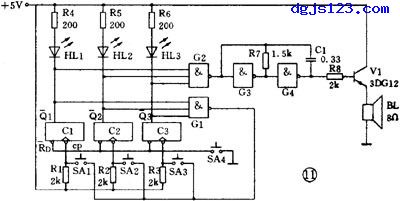

图 11 是智力竞赛用的三路抢答器电路。裁判按下开关 SA4 ，触发器全部被置零，进入准备状态。
