DB9串口引脚定义，DB9母头的连接方式

有关DB9串口引脚的知识，主要包括RS-232端（DB9母头/孔型）引脚定义，RS-232端（DB9公头/针型）引脚定义，以及DB9母头/孔型与DB9母头/孔型的主要连接方式等，一起来学习下。

1、RS-232端（DB9母头/孔型）引脚定义

引脚序号 2 3 5 1、4、6 7、8

信号定义 TXD RXD 地 内部相连 内部相连

注：该口可直接插入计算机的COM口

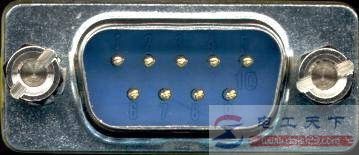

2、RS-232端（DB9公头/针型）引脚定义

引脚序号 2 3 5 1、4、6 7、8

信号定义 RXD TXD 地 内部相连 内部相连

注：该口可接与计算机通讯的设备。

DB9母头/孔型与DB9母头/孔型的主要连接方式：2-2，3-3，5-5

串行口常用三根线(TXD RXD GND)，用这三根线即可读写数据。

9芯 信号方向来自 缩写 描述

1 调制解调器 CD 载波检测

2 调制解调器 RXD 接收数据

3 PC TXD 发送数据
