t68卧式镗床电气原理图(主电路与控制电路)

有关t68卧式镗床的电气原理图，包括t68卧式镗床的主电路工作原理与控制电路工作原理，控制电路又分为主电动机M1的控制与快速移动电动机M2的控制等。

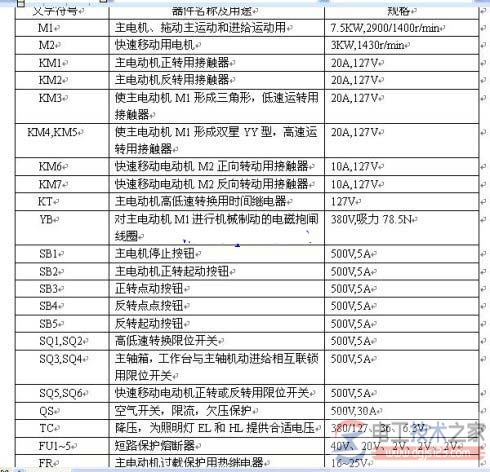

T68卧式镗床电气控制电路所用电器元件一览表如下表：

一、主电路工作原理

T68卧式镗床主电动机M1采用双速电动机，由接触器KM3、KM4和KM5作三角形——双星形变换，得到主电动机M1的低速和高速。

接触器KM1、KM2主触点控制主电动机M1的正反转。

电磁铁YB用于主电动机M1断电抱闸制动。快速移动电动机M2的正反转由接触器KM6、KM7控制，由于M2是短时间工作，所以不设置过载保护。

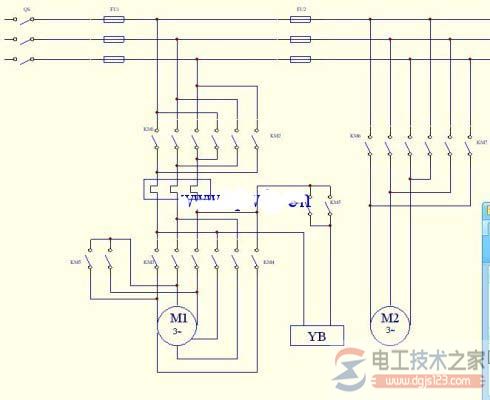

下图为T68镗床电气控制线路的主电路图：

二、控制电路工作原理

A．主电动机M1的控制

主轴电动机M1的控制有高速和低速运动，正反转，点动控制和变速冲动。t68卧式镗床电气原理图。

a.正反转

主轴电动机正反转由接触器KM1、KM2主触点完成电源相序的改变，达到改变电动机转向。按下正转起动按钮SB2，接触器KM1线圈（1-9-11-13-15-17-19-21-6-2）得电，其自锁触点KM1(17-23)闭合，实现自锁。互锁触点KM1(27-29)断开，实现对接触器KM2的互锁。另处，常天触点KM1(31-33)闭合，为主电动机高速或低速运转做好准备。主电路中的KM1主触点闭合，电源通过KM3或KM4、KM5接通定子绕组，主电动机M1正转。

反转时，按正反转起动按钮SB5，对应接触器KM2线圈（1-9-11-13-15-25-27-29-6-2）得电，主轴电动机M1反转。为了防止接触器KM1 和KM2同时得电引起电源短路事故，采用这两个接触器互锁。

b.点动控制

对刀时采用点动控制，这种控制不能自锁。正转点动按钮SB3按下时，由常开触点SB3（15-17）接通接触器KM1线圈电路；常闭触点SB3(15-23)断开接触器KM1的自锁电路，使其无法自锁，从面实现点动控制。

反转点动按钮SB4同样设有常开触点各一对，利用这种复合按钮是考虑到可以主便地实现点动控制。

c.高低速选择

主轴电动机M1为双速电动机，定子绕组三角形按法（KM3得电吸合）时，电动机低速旋转；双得形接法（KM4和KM5得电吸合）时，电动机高速旋转。高低速的选择与转换由变速手柄和行程开关SQ1控制。

选择好主轴转速，变速手柄置于相应低速位置，再将变速手柄压下，行程开关SQ1未被压合，SQ1的触点不动作，由于主电机M1已经选择了正转或反转，即KM1(31－33)或KM2（31-33）闭合，此时接触器KM3线圈（1-9-11-31-33-37-3935-41-6-2）得电，其互锁触点KM3（43-45）断开，实现对接触器KM4，KM5的互锁。
