一例由LM339构成的简单温控电路

LM339构成的简单温控电路

分享一个用LM339构成的简单温控电路，本电路中使用LM339内部的一个比较器接成反相电压比较器，电路图如下：

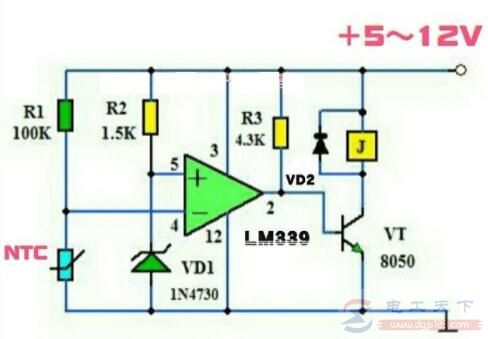

图1：简单的温控开关电路

1N4730是一个稳压值为3.9V的稳压二极管，这里给LM339的同相输入端⑤脚提供一个3.9V的参考电压。

NTC为负温度系数热敏电阻，其阻值会随着温度的升高而减小，这里使用NTC热敏电阻作为温度检测元件，具有较高的灵敏度，并且价格低廉。

当温度较低时，NTC热敏电阻的阻值较大，其阻值与电阻R1分压后，LM339的④脚电压高于⑤脚的参考电压（其值为3.9V），其输出端②脚输出为低电平，三极管VT截止，继电器J不工作。当温度升高到设定值时，NTC热敏电阻的阻值显著减小，使LM339的④脚电压低于⑤脚电压，此时LM339内部输出级的三极管截止，其输出端变为高电平，VT导通，J得电工作，其触点闭合接通温控设备的电源，控制温度继续升高。

上图电路略做改动后可作为超温报警器使用，如果使用LM339内部的两个电压比较器接成一个窗口比较器，可实现上下限温度控制，使温度始终控制在某一范围内。

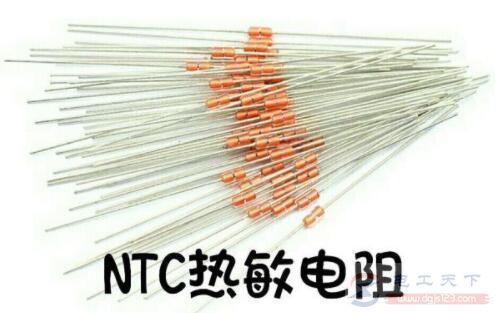

图2：玻璃壳封装的NTC热敏电阻。

上图为常用的玻璃壳封装的NTC热敏电阻，这种电阻的外形看起来与常用的1N4148二极管很像，不过使用时没有极性。本电路中用的NTC热敏电阻的阻值，可根据实际需要选用。调整图中R1的阻值，即可设定所需的温度。与继电器并联的保护二极管VD2可以选用1N4001或1N4148。
