一例用LM2576制作的12V直流稳压电源电路图

LM2576制作的12V直流稳压电源电路图

分离一例直流稳压电源电路图，由LM2576制作的12V直流稳压电源电路，如下图：

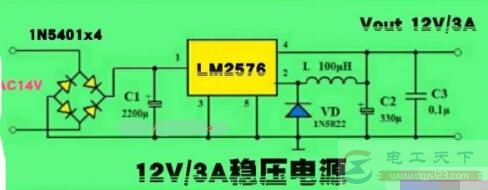

图1：12V/3A直流稳压电源

电源变压器（图中未画出）次级输出的交流14V电压经四个1N5401二极管组成的整流桥整流及电容C1滤波后，产生一个不太稳定的直流电压送至LM2576T-12的输入端①脚，经LM2576T-12稳压后，输出即为稳定的12V直流电压。

LM2576T-12的输出电压为固定的12V电压，最大输出电流为3A。
