编码器：能够把数字、字母变换成二进制数码的电路称为编码器。

译码器：反过来能把二进制数码还原成数字、字母的电路就称为译码器。

1、编码器

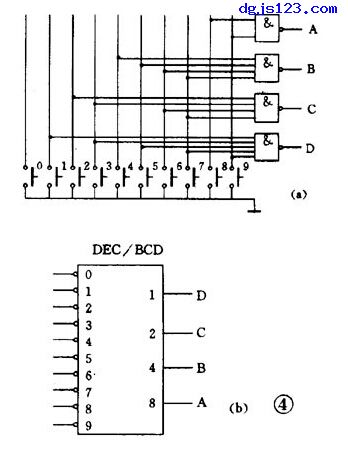

图 4 （ a ）是一个能把十进制数变成二进制码的编码器。一个十进制数被表示成二进制码必须 4 位，常用的码是使从低到高的每一位二进制码相当于十进制数的 1 、 2 、 4 、 8 ，这种码称为 8 － 4 － 2 － 1 码或简称 BCD 码。

因此，这种编码器就称为“ 10 线 -4 线编码器”或“ DEC ／ BCD 编码器”。

从图看到，它是由与非门组成的。有 10 个输入端，用按键控制，平时按键悬空相当于接高电平 1 。它有 4 个输出端 ABCD ，输出 8421 码。如果按下“ 1 ”键，与“ 1 ”键对应的线被接地，等于输入低电平 0 、于是门 D 输出为 1 ，整个输出成 0001 。

如按下“ 7 ”键，则 B 门、 C 门、 D 门输出为 1 ，整个输出成 0111 。

如果把这些电路都做在一个集成片内，便得到集成化的 10 线 4 线编码器，它的逻辑符号见图 4 （ b ）。

左侧有 10 个输入端，带小圆圈表示要用低电平，右侧有 4 个输出端，从上到下按从低到高排列。使用时可以直接选用。

2、译码器

要把二进制码还原成十进制数就要用译码器。它也是由门电路组成的，现在也有集成化产品供选用。图 5 是一个 4 线 —10 线译码器。它的左侧为 4 个二进制码的输入端，右侧有 10 个输出端，从上到下按 0 、 1 、 …9 排列表示 10 个十进制数。输出端带小圆圈表示低电平有效。

平时 10 个输出端都是高电平 1 ，如输入为 1001 码，输出“ 9 ”端为低电平 0 ，其余 9 根线仍为高电平 1 ，这表示“ 9 ”线被译中。

如果要想把十进制数显示出来，就要使用数码管。现以共阳极发光二极管（ LED ）七段数码显示管为例，见图 6 。

它有七段发光二极管，如每段都接低电平 0 ，七段都被点亮，显示出数字“ 8 ”；如 b 、 c 段接低电平 0 ，其余都接 1 ，显示的是“ 1 ”。

可见要把十进制数用七段显示管显示出来还要经过一次译码。

如果使用“ 4 线 —7 线译码器”和显示管配合使用，就很简单，输入二进制码可直接显示十进制数，见图 6 。

译码器左侧有 4 个二进制码的输入端，右侧有 7 个输出可直接和数码管相连。

左上侧另有一个灭灯控制端 I B ，正常工作时应加高电平 1 ，如不需要这位数字显示就在 I B 上加低电平 0 ，就可使这位数字熄灭。
