一例由555构成的pwm直流电机调速电路图

pwm直流电机调速电路图

对直流电机进行调速，可用555时基电路制作一个PWM发生器，通过调整555的输出脉冲宽度来改变直流电机的转速。

以下是具体的电路图：

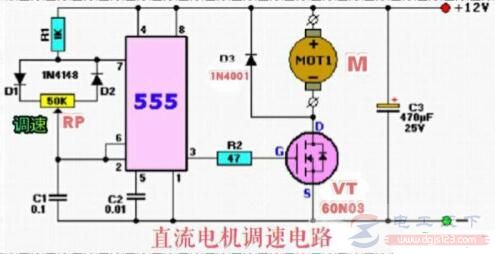

图1：555构成的PWM直流电机调速电路

上图电路中555时基电路及外围的电阻、电容等元件构成一个PWM发生器，输出脉冲的频率可通过电阻R1、电容C1来调整。调整电位器RP的阻值可改变555输出端③脚输出脉冲的宽度，即可改变电机的转速。由于775直流电机的工作电流较大（可达数安），555的输出不能直接驱动这种电机，故在输出端③脚外接一个大电流的N沟道MOS场效应管来驱动775直流电机。

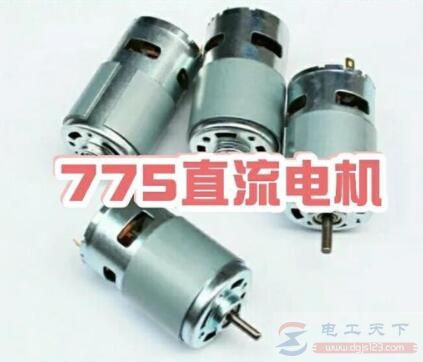

图2：775直流电机

775直流电机的直径为42mm，机身长度为66.5mm。其空载电流为0.5A，工作电流可达5A。

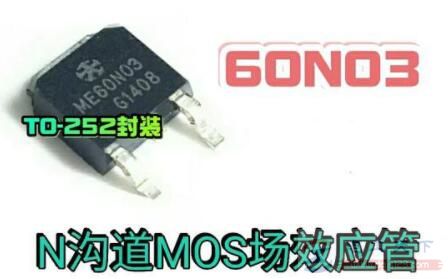

图2：TO-252封装的60N03

60N03为一款常用的贴片封装的大电流N沟道MOS场效应管，其耐压值为30V，ID为60A，阈值电压低，导通电阻小。
