【图】LM7805 5V稳压电源电路图的工作原理
时间：2022-12-12来源：佚名
|

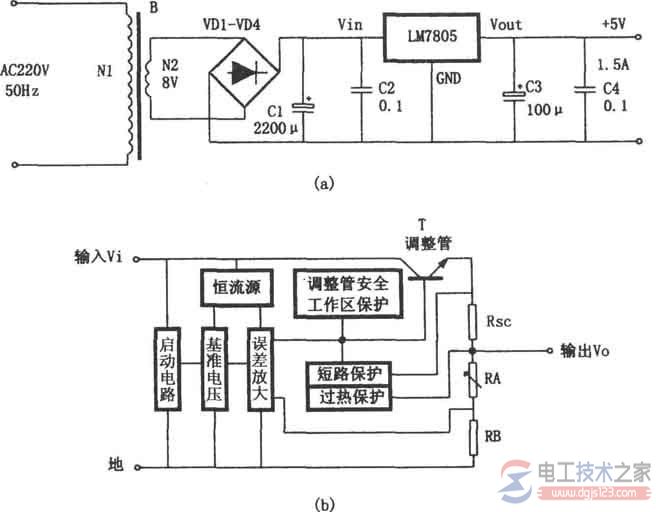

有关LM7805 5V稳压电源电路图的工作原理，由电源变压器B，桥式整流电路D1～D4，滤波电容C1、C3等组成，本稳压电源可作为TTL电路或单片机电路的电源。 如图，电路为输出电压 5V、输出电流1.5A的稳压电源。 它由电源变压器B，桥式整流电路D1～D4，滤波电容C1、C3，防止自激电容C2、C3和一只固定式三端稳压器(7805)极为简捷方便地搭成的。 |
