一例专用IC构成的磁保持继电器驱动电路

专用IC构成的磁保持继电器驱动电路

磁保持继电器与普通电磁继电器相比，优点是耗电小，只有线圈通电时消耗一些电能，待触发脉冲消失之后，靠内部的永久磁铁保持继电器处于原状态。

但是，这种继电器的驱动电路比普通电磁继电器要复杂，这里介绍一款采用专用IC构成的磁保持继电器驱动电路，感兴趣的朋友可以参考下。

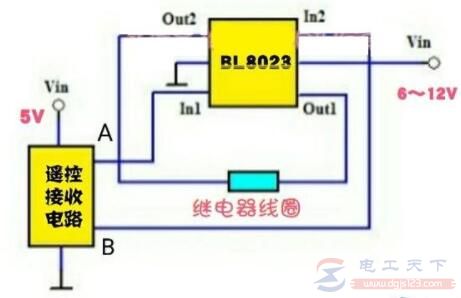

图1：磁保持继电器驱动电路

上图中磁保持继电器驱动电路采用专用器件BL8023驱动，电路简单，静态耗电小。电路中BL8023的推荐工作电压为5～25V，静态耗电在μA级，驱动电流可达400mA。

前级遥控接收电路的A、B输出端输出的触发脉冲分别送至BL8023的In1和In2端，当In1端为“1”，In2端为“0”时，IC的Out1输出为“1”，Out2输出为“0”，此时继电器闭合；若In1端为“0”，In2端为“1”，则Out1输出为“0”，Out2输出为“1”，继电器断开。当In1和In2端皆为“0”或“1”，则Out1和Out2输出端皆为高阻态，继电器保持原状态。

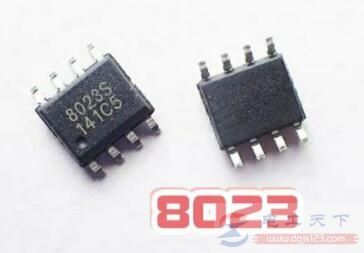

图2：SOP-8封装的BL8023

BL8023的封装有SOP-8封装和SOP-6封装两种，前者封装有两个空脚，分别为②脚和⑥脚。

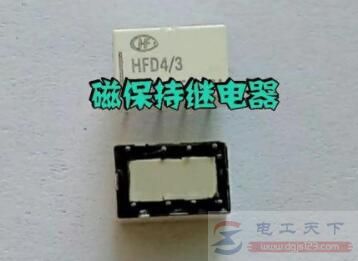

图3：磁保持继电器

磁保持继电器分为二种，一种是单线圈，一种是双线圈两种，单线圈的驱动电路比较简单，可以根据实际需要来选用。
