一例反射式红外开关电路原理图

反射式红外开关电路原理图

工作原理：反射式红外传感器控制的感应水龙头由反射式红外开关发出一个红外脉冲信号，当有人手靠近水龙头时，红外开关就会接收到人手反射回来的红外脉冲信号，该信号经内部电路处理后输出一个控制信号去打开电磁阀，使水流出。人手离开后，红外开关内部的接收电路接收不到红外脉冲信号，此时会输出一个控制信号关闭电磁阀。

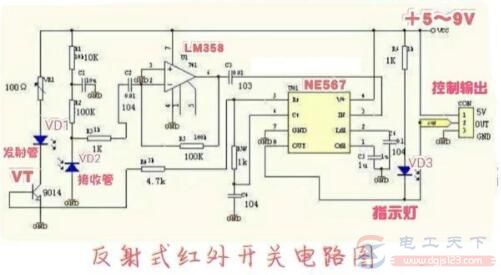

图1：反射式红外开关电路原理图

上图为一个简单的反射式红外开关电路原理图。NE567为双极型音频解码IC，其③脚为输入端，⑧脚为输出控制端，该控制端可以承受较大的灌电流，故可以直接驱动小功率的继电器等负载。

平时，NE567的⑤脚输出的脉冲信号经三极管VT放大后驱动红外发射管VD1向外发射红外脉冲信号。如果人手靠近水龙头时，红外接收管VD2接收到人手反射回来的微弱红外信号，该信号经LM358运算放大器放大后，送至NE567的输入端③脚，经内部电路一系列处理后，NE567的输出端⑧脚变为低电平，指示灯VD3点亮，同时该脚所接的继电器（图中未画出继电器，该继电器是接在NE567的⑧脚与电源正极之间，）工作，接通电磁阀电源，使水流出。人手离开之后，VD2接收不到红外脉冲信号，NE567的⑧脚变为高电平，指示灯熄灭，电磁阀失电停止工作。

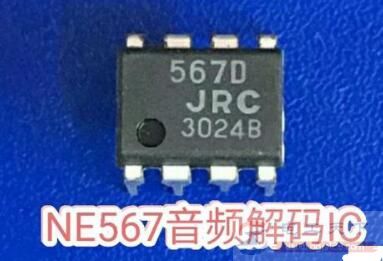

图2：DIP-8封装的NE567
