直流电磁铁退磁电路原理图与工作原理

有关直流电磁铁退磁电路原理图与工作原理，退磁电路原理的原理图解，此电路是一种直流电磁铁快速退磁电路，电磁铁被用来操纵或者牵引某种机械装置。

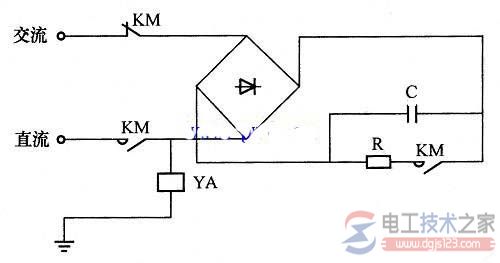

直流电磁铁退磁电路的原理图

如下图：

电磁铁被用来操纵或者牵引某种机械装置，以完成一定的动作要求。如果其线圈断电后，有剩磁存在，往往会造成不良后果，因此，必须设法消除剩磁。

此电路是一种直流电磁铁快速退磁电路。图中YA是直流电磁铁线圈，KM为控制YA起动和停止的接触器触点。

KM通电吸合时，YA通电励磁；KM断电释放时，YA切断直流电源，并在交流电源上快速退磁。

退磁电路原理：当直流电磁铁断电后，交流电源通过桥式整流电路和电磁铁线圈向电容C充电，随着电容两端电压不断升高，充电电流越来越小，而这时通过YA的电流又是交变的，从而使电磁铁快速退磁。
