一个发光二极管无论正向连接还是反向连接时，都是可以点亮的，最简单的实现方法就是采用桥式整流电路作一个自动极性转换，不论输入电压极性，皆能使发光二极管点亮。

以下是电路图：

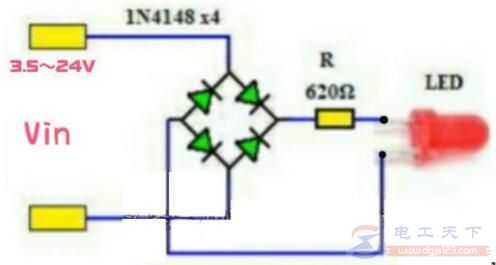

图1：发光二极管正接和反接都亮电路图

在上图中，四个1N4148二极管组成一个桥式整流电路，电阻R为发光二极管的限流电阻，LED为小功率红色发光二极管。这个电路无论输入电压Vin是交流还是直流，经桥式整流电路转换后，发光二极管两端始终为正向电压。只要输入电压大小合适，发光二极管即可点亮，不用考虑输入电压的极性。在输入不同的电压时，只需要调整一下R的阻值，使流过发光二极管的电流不大于20mA（小功率发光二极管的最大工作电流一般在20mA以下）即可。

在制作该电路时，电路中的四个1N4148二极管也可以选用上图的小功率整流桥，可以减少几个焊点。

由于1N4148硅二极管的正向压降较大，如果本电路要在3V电压下使用，可以选用正向压降小的1N5817之类的肖特基二极管。
