将15V直流电压转换成12V直流电压，输入输出压差只有3V，故可选用三端稳压集成电路7812降压来获得12V的直流电压。

以下是电路图：

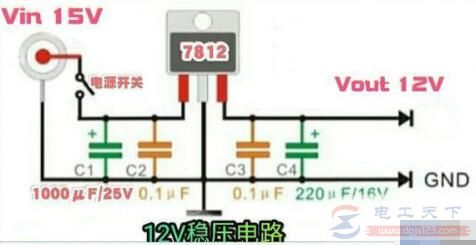

图1：15V直流电转12V直流电原理图

7812是常用的三端稳压集成电路，最高输入电压为35V，输出电压为12V，最大输出电流为1.5A。有些朋友会觉得7812为线性稳压集成电路，但效率不高，发热较大。

实际上，本电路的输入电压为15V，输出电压为12V，其压差仅有3V，假设7812的输出电流为1.5A，那么7812自身的功耗P＝3V x 1.5A＝4.5W。可见，7812自身功耗并不大，制作时外接一个面积较小的散热片即可。

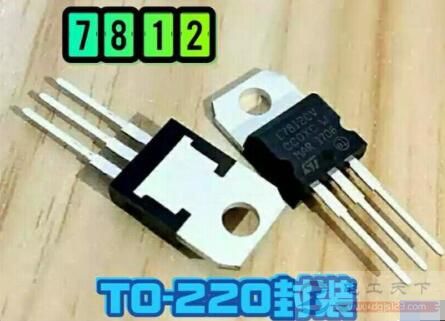

图2：TO-220封装的7812

TO-220封装的7812的引脚排列与7805的一样，面对型号，从左到右引脚分别为：输入端、地端、输出端。

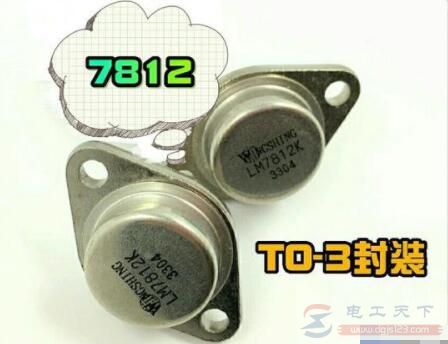

图3：TO-3封装的7812

TO-3金属壳封装的7812自身散热优于TO-220封装，这种封装的7812若自身功耗≤2W时，可以不用外加散热片，利用自身散热就可以了。
