霍尔传感器工作原理电路图及元件组成

霍尔传感器工作原理电路图

霍尔传感器是一种磁传感器。 用它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。 霍尔传感器以霍尔效应为其工作基础，是由霍尔元件和它的附属电路组成的集成传感器。 霍尔传感器在工业生产、交通运输和日常生活中有着非常广泛的应用。 霍尔效应霍尔元件 霍尔传感器 1、霍尔效应 如图1所示，在半导体薄片两端通以控制电流I，并在薄片的垂直方向施加磁感应强度为B的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为UH的霍尔电压， 它们之间的关系为 。 其中d 为薄片的厚度，k称为霍尔系数，它的大小与薄片的材料有关。霍尔传感器工作原理电路图 上述效应称为霍尔效应，它是德国物理学家霍尔于1879年研究载流导体在磁场中受力的性质时发现的。 2、霍尔元件 根据霍尔效应，人们用半导体材料制成的元件叫霍尔元件。 它具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点，因此，在测量、自动化、计算机和信息技术等领域得到广泛的应用。 3、霍尔传感器
由于霍尔元件产生的电势差很小，故通常将霍尔元件与放大器电路、温度补偿电路及稳压电源电路等集成在一个芯片上，称之为霍尔传感器。

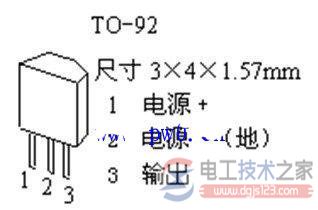

霍尔传感器也称为霍尔集成电路，其外形较小，如图2所示，是其中一种型号的外形图。 霍尔传感器的分类 霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种。 1、线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。 2、开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。
