一文看懂如何用CMOS微功耗施密特触发器制作5V升压电路
时间：2022-12-12作者：佚名
|
用CMOS微功耗施密特触发器制作的5V升压电路 需要将5V直流电压升高到800～1000V，对于直流升压，可以先用振荡器将直流电变为交流，通过三极管驱动升压变压器工作，在变压器次级输出的就是交流高压。 一款采用CMOS微功耗施密特触发器制作的5V升压电路，如下图：

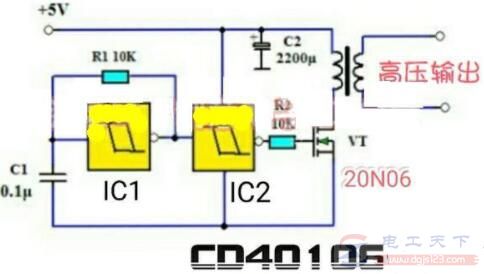

图1：CD40106构成的高压发生器电路 |
