串联反馈式稳压电路的工作原理图解

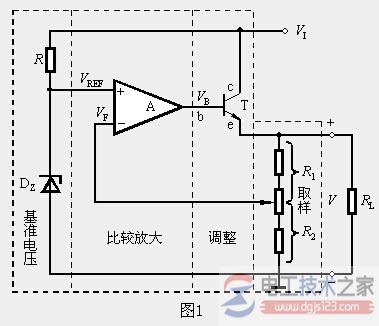

图1是串联反馈式稳压电路的一般结构图，图中VI是整流滤波电路的输出电压，T为调整管，A为比较放大电路，VREF为基准电压，它由稳压管DZ与限流电阻R串联所构成的简单稳压电路获得（可参见齐纳二极管一节），R1与R2组成反馈网络，是用来反映输出电压变化的取样环节。

串联反馈式稳压电路的工作原理

这种稳压电路的主回路是起调整作用的三极管T与负载串联，故称为串联式稳压电路。输出电压的变化量由反馈网络取样经放大电路（A）放大后去控制调整管T的c-e极间的电压降，从而达到稳定输出电压VO的目的。稳压原理可简述如下：当输入电压VI增加（或负载电流IO减小）时，导致输出电压VO增加，随之反馈电压VF=R2VO/（R1 R2）=FVVO也增加（FV为反馈系数）。VF与基准电压VREF相比较，其差值电压经比较放大电路放大后使VB和IC减小，调整管T的c-e极间电压VCE增大，使VO下降，从而维持VO基本恒定。

同理，当输入电压VI减小（或负载电流IO增加）时，亦将使输出电压基本保持不变。

从反馈放大电路的角度来看，这种电路属于电压串联负反馈电路。调整管T连接成电压跟随器。
