一例用NE555制作的闪光灯电路图

NE555闪光灯电路图

普通继电器不适合频繁开关，如果用继电器控制灯光闪烁，则非常容易损坏。如果想控制10个LED小灯的闪烁，那么需要采用NE555时基电路接一个超低频的自激多谐振荡器，可以实现这种功能。

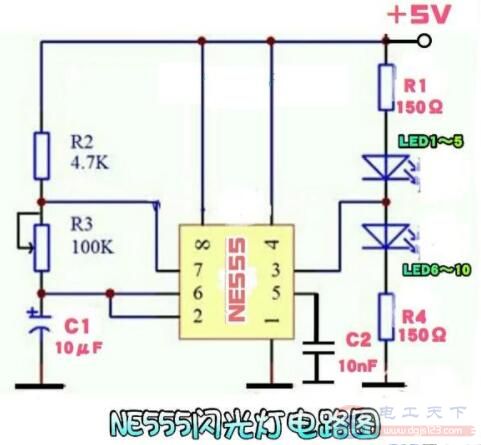

图1：NE555闪光灯电路图

以上为电路图，NE555时基电路及其外围元件R2、R3、C1等组成一个超低频自激多谐振荡器，输出的振荡频率fo主要由R2、R3及C1决定。计算公式为：fo＝1.44/（R2＋2R3）C1。

本电路可通过调整R3的阻值来改变振荡频率，R3阻值越大，振荡频率fo就越低，作为闪光灯一般将振荡频率调到5Hz以下。

图中蓝色LED1～LED5和LED6～LED10交替闪烁，当NE555的输出端③脚输出为低电平时，LED1～LED5点亮；当NE555的③脚输出为高电平时，LED6～LED10点亮。

图中只画了两个LED，在实际制作时可将LED1～LED10每个都串联一个150Ω的限流电阻，然后按图示与NE555连接。本电路可使用USB端口输出的5V电压供电。

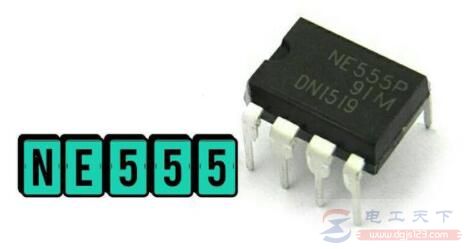

图2：DIP-8封装的NE555

NE555是一款常用的双极型555时基电路，其输出端③脚的输出电流和灌入电流皆可达200mA，可以直接驱动LED小灯及继电器。

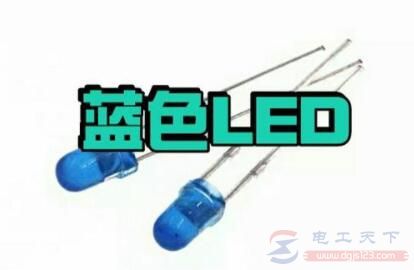

图3：小功率蓝色LED

上图中小功率蓝色LED的工作电流最大为20mA，正向压降在3V左右。
