一、电蚊拍的电路原理

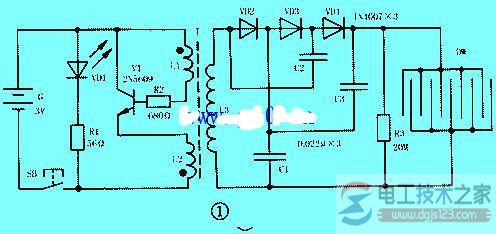

电蚊拍的电路如图1，它主要由高频振荡电路、三倍压整流电路和高压电击网DW三部分组成。

当按下电源开关SB时，由三极管VT和变压器T构成的高频振荡器通电工作，把3V直流电变成18kHz左右的高频交流电，经T升压到约800V（放电距离估测），再经二极管VD2～VD4、电容器C1～C3三倍压整流升高到2500V左右，加到蚊拍的金属网DW上。

当蚊蝇触及高压电网时，虫体造成电网短路，即会被电流、电弧杀灼或击晕、击毙。

电路中，发光二极管VD1和限流电阻器R1构成指示灯电路，用来指示电路通断状态及显示电池电能的耗损情况。

二、电蚊拍的特点

使用4V可充电的高容量铅酸电池或2.4v镍氢/镍镉电池,也有用干电池的。
