热水器脉冲电路图：点火控制电路及振荡及高压产生电路

分享一例热水器脉冲电路图，主要包括点火控制电路、振荡及高压产生电路、火焰检测及电磁阀控制电路及电磁阀启动控制电路，分析了各电路的组成及工作原理，有需要的朋友参考下。

1、点火控制电路

该电路由C3、VT8、VT9、VT10等组成。SW是装在水／气联动阀（亦称压差检测器）内的微行程限位电源开关。热水器未工作时，SW（1）、（2）端接通，并使VT9基极为高电平。热水器工作时，打开进（冷）、出（热）水阀后，足够的水压（》0.03MPa）通过水／气联动阀内顶杆使SW（1）、（3）端接通，整机得电工作。

与此同时，燃烧室小火（亦称常明火）气源也被接通。SW接通电源后，VT9集电极加正电压而正偏导通（C3正端使基极为高电平），VT10随之导通，通过T1（2）脚为振荡电路供电，开始进行放电点火。如果经过数秒钟（实测约8s左右），仍未点燃小火，则C3经R12、VT9发射结放电，使VT9反偏，于是VT9、VT10相继截止，切断振荡及点火电源。若想重新点火，需关断水（进、出均可）阀，使C3充电后，再重复以上工作过程。如果小火已被点燃，则火焰检测管vT7导通，VT8随之导通，c3经R11和VT8的集电极和发射极放电，使vT9反偏截止，VT10随之截止，停止为振荡点火电路供电，结束点火操作。

2、振荡及高压产生电路

振荡电路由T1、VT11等组成。高压产生电路由VD6及可控硅VS、储能电容C6、保护管VD8、升压变压器T2等元件组成。

VT11与自耦变压器T1构成电感反馈振荡电路。T1（2）～（4）绕组为初级，（2）～（1）绕组为正反馈线圈。在正反馈作用下，VT11反复导通和截止，形成振荡，此期间LFD闪亮，作为振荡指示。在VT11关断期间，T1（2）～（5）绕组逆程感应电压经VD6半波整流，向C6充电，随C6两端电压升高，T1（4）脚与地之间的逆程电压也成正比升高。当C4两端电压升至200V左右时，T1（4）脚输出的电压经电阻R16、R17分压后触发可控硅VS，使之导通，C6上所存储的电能经VS和T2初级（A—C）绕组迅速放电，在T2次级（B—C）绕组形成上万伏脉冲高压，经点火针对机壳放电，引燃小火。R14是LED的限流电阻，VD7、VD8是保护二极管，R18是C6的泄放电阻。

3.火焰检测及电磁阀控制电路

火焰检测由感温探针（热电偶）和开关管VT7等元件组成。电磁阀控制电路由VD4、VD5、VT6、VT5等元件组成。一旦引燃小火，火焰探针便感测到高温，由于火焰离子的导电作用，相当于探针对地接了一只电阻（随感测温度高低而变，约为O.6MΩ～3MΩ），VT7正偏导通。vT7导通后，一方面使VT8导通，VT9、VT10截止，则振荡及高压产生电路停止工作；另一方面由于VD4正偏，使VT6、VT5相继导通，电磁阀‘YV的维持绕组L2中有电流通过，但因电流较小（约5mA左右）无法开启电磁阀。VD3是保护二极管。实际上，在打开出水阀、接通整机电源后，在VT10导通为振荡电路供电的同时，VD5也正偏，使VT6、VT5相继导通。

YV的L2中已有维持电流。只不过点燃小火后，VT7导通并控制VT10截止，振荡电路停止工作，同时又使VD4导通，接替VD5使VT6、VT5导通，保持YV中L2的电流不中断。当出现意外熄火时（如气压不足、风吹、电磁阀故障等），火焰离子电流消失，相当R9开路，VT7、VT6、VT5均截止，YV维持绕组L2失电从而关闭电磁阀，防止热水器燃烧室内聚积燃气引起爆燃，确保人身和设备安全。

4、电磁阀启动控制电路

该电路由VT1～VT4、R1～R5、C1、C2及VD1、VD2等元件组成，其工作过程分以下3个阶段：

（1）在打开出水阀、接通电源开关SW时，由于C1、C2两端电压不能突变，有一个经R2、R3充电的缓变过程，所以VT1、VT3因基极为低电平（《0.7V）而截止。此时，VT4也截止，电磁阀YV的启动绕组L1中无电流。这样，尽管维持绕组L2中有小电流，但电磁阀不会打开，防止点燃小火前，燃烧室内聚积有燃气而引发事故。大约1s后，C1上的充电电压使VT3正偏导通，由于R4上拉作用使VT2也导通，VT4通过VT3、VT2获得偏置电压随之导通，在电磁阀w的L1绕组通过较大的启动电流（实测约600mA），与L2产生的合力使电磁阀YV打开，燃气进入气排，并由小火引燃。

（2）经过2s左右，C2的充电电压使VT1正偏导通，VT2截止，VT4绕组截止，YV的L1绕组失电，L2绕组中的小电流维持电磁阀的导通，热水器进入正常工作状态，启动过程（约2s）结束。

（3）启动结束后，C1、C2分别通过R2、R1和R3放电，为下次启动电磁阀作准备。

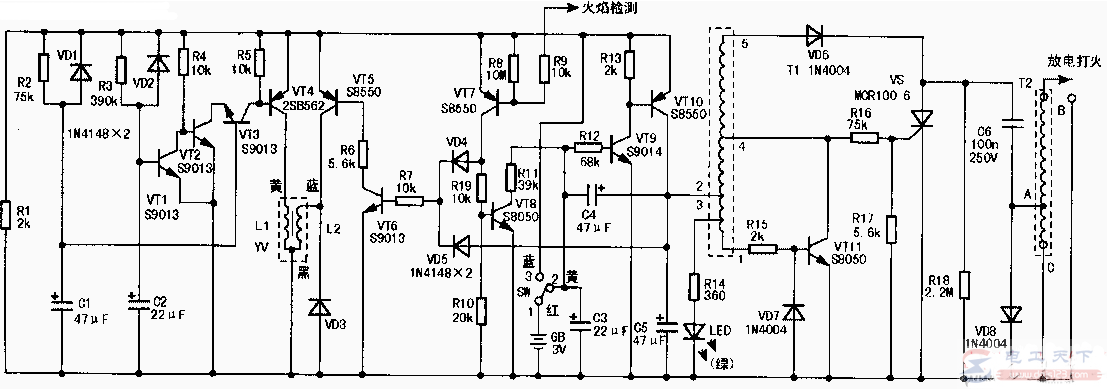

附，电路图：
