一例AC220V转DC12V的稳压电路图

AC220V转DC12V稳压电路图

以下是二款简单实用的AC220V转DC12V稳压电路。

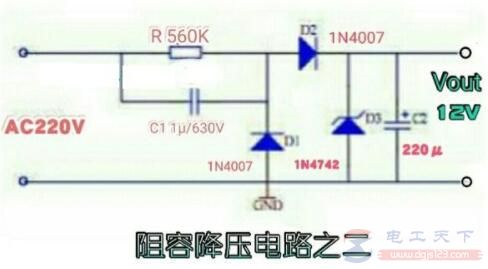

图1：阻容降压电路之一

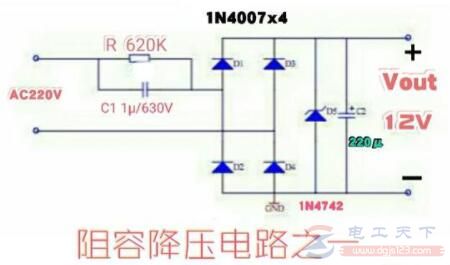

如图为全波整流的阻容降压电路。交流220V经电容C1降压限流、D1～D4组成的整流桥全波整流及稳压二极管D5稳压、C2滤波后，在输出端输出稳定的12V直流电压。这种阻容降压电路输出电流的大小与C1的容量有关。在本电路中，如果C1选用1μF的无极性电容，则最大输出电流约为69mA。

图中R1为泄放电阻，一般选用数百KΩ的电阻。这种阻容降压电路的输出电压与稳压二极管D5的稳压值有关，如果选用12V/1W的1N4742稳压二极管，输出电压即为12V。
