【图】串联负反馈与并联负反馈对输入电阻的影响

有关负反馈对输入电阻的影响，串联负反馈使输入电阻增加，并联负反馈使输入电阻减小，负反馈对输入电阻的影响与反馈加入的方式有关，与电压反馈或电流反馈无关。

负反馈对输入电阻的影响

负反馈对输入电阻的影响与反馈加入的方式有关，即与串联反馈或并联反馈有关，而与电压反馈或电流反馈无关。

1、串联负反馈使输入电阻增加

串联负反馈输入端的电路结构形式，如图1所示。对电压串联负反馈和电流串联负反馈效果相同。

有反馈时的输入电阻：

式中Ri ＝rid 。

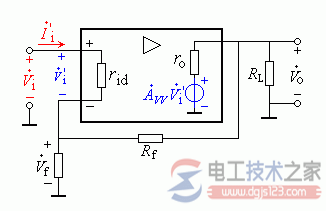

图1 串联负反馈对输入电阻的影响

2、并联负反馈使输入电阻减小

并联负反馈输入端的电路结构形式如图2所示。

对电压并联负反馈和电流并联负反馈效果相同，只要是并联负反馈就可使输入电阻减小。

有反馈时的输入电阻：

图2 并联负反馈对输入电阻的影响
