串联反馈与并联反馈的区别与辨别方法

有关串联反馈与并联反馈的区别，串联反馈与并联反馈的辨别方法，串联反馈：反馈信号与输入信号相串联，并联反馈：反馈信号与输入信号相并联，其辨别方法与特性说明。

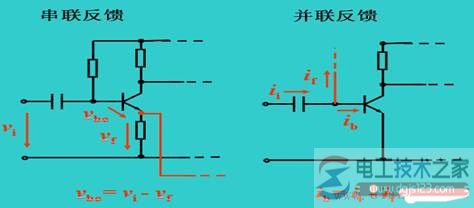

1、串联反馈与并联反馈

根据反馈信号在输入端与输入信号比较形式的不同，可以分为串联反馈和并联反馈。

串联反馈：反馈信号与输入信号相串联，即反馈信号电压与输入信号电压相比较。

并联反馈：反馈信号与输入信号相并联，即反馈信号电流与输入信号电流相比较。

1、判断方法

串联反馈：反馈信号与输入信号加在放大器的不同输入端上。

并联反馈：反馈信号与输入信号加在放大器的同一个输入端上。

如何判断是串联反馈还是并联反馈，先找出在输入输出回路之间起联系作用的反馈元件(或反馈网络)。

根据反馈信号的取出方式，判定是电压还是电流反馈：

方法1：将输出端短路，若反馈信号不存在，为电压反馈；反之为电流反馈。

方法2：当反馈信号与输出信号由同一端引出时(如输出信号从集电极取出，反馈网络的输入端也接在集电极)是电压反馈；反之为电流反馈。

根据反馈的接入方式判定是串联反馈还是并联反馈：反馈信号Vf与输入信号Vi在输入回路串接，以电压形式叠加，为串联反馈。反馈信号If与输入信号Ii在输入回路并接，以电流形式叠加，为并联反馈。

方法1：输入信号与反馈信号在不同节点引入(例如三极管b和e极，或运放的反向端和同向端)为串联反馈；输入信号与反馈信号在同一节点引入(例如三极管b极，或运放的反向端)为并联反馈。

方法2：将输入回路的反馈点对地短路，若输入信号仍能加到放大电路中去，为串联反馈；若输入信号不能加到放大电路中去，为并联反馈。

最后看反馈对输入信号的影响，判定是正反馈还是负反馈：从输入端加入任意极性(正或负)的信号，使信号沿着信号传输路径向下传输(从输入到输出)。再从输出反向传输(反馈)到输入端。反馈信号在输入端与原输入信号相比较，看净输入信号是增加还是减小(极性相同还是极性相反)。

极性相同(增加)是正反馈，极性相反(减小)是负反馈。具体判别时可以将输入和反馈两个信号，接到输入回路的同一极上，则两者极性相反为负反馈，极性相同为正反馈。

串联反馈与并联反馈的区别：在于基本放大电路的输入回路与反馈网络的连接方式不同。

判断方法一：若反馈信号为电压量，与输入电压求差而获得净输入电压，则为串联反馈；若反馈信号电流量，与输入电流求差获得净输入电流，则为并联反馈。

判别方法二：

并联反馈：反馈信号与输入信号在同一节点引入，或是并接在放大器的同一个输入端上。串联反馈：反馈信号和输入信号不在同一节点引入或反馈信号和输入信号加在放大器的不同输入端上。

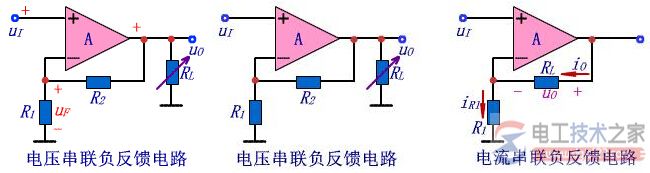

在如下图两电路中，集成运放的净输入电压：

故它们均引入了串联反馈。

应用实例
