【图】放大电路的反馈类型及判别实例

有关放大电路的反馈类型及判别实例，放大电路采用不同的反馈类型，用于改善放大电路的某些性能指标，反馈的分类方式，以及反馈类型的实用口诀，供大家学习参考。

放大电路采用不同的反馈类型，可以改善放大电路的某些性能指标。

研究反馈类型对电子技术的学习，很有帮助。

反馈按极性分：正、负反馈，按取样方式分：电压反馈、电流反馈，按比较方式分：串联、并联反馈，按反馈类型分：电压串联负(或正)反馈、电压并联负(或正)反馈、电流串联负(或正)反馈、电流串联负(或正)反馈。

一、“找输出”确定电压反馈、还是电流反馈

步骤：

1、根据放大电路标注的输出，确定直接输出端和间接输出端。

2、反馈元件一端接直接输出端为电压反馈，若反馈元件一端接间接输出 端为电流反馈。

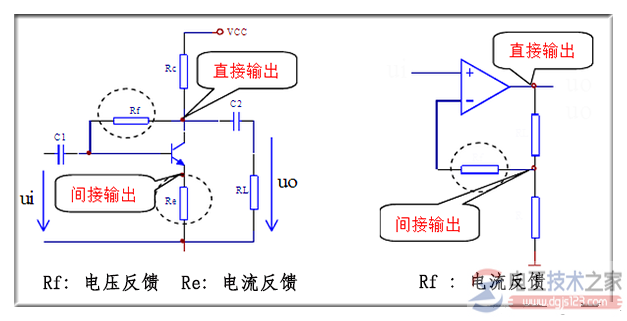

例：

二、“看基极(运放要看信号源端)”确定并联反馈、还是串联反馈。
