微波炉工作电路原理图及功能图解

分享微波炉的工作电路原理图，微波炉的电路组成与工作原理，家用微波炉基本上都采用箱式结构，一种普及型微波炉电路的电路结构与电路原理图。

微波炉是一种利用微波加热的现代化烹饪厨具。

用微波炉烹饪食品的最大优点是加热速度快、热效率高，并能保持食物的色、香、味和营养价值。

家用微波炉基本上都采用箱式结构，其内部主要由电源变压器微波发生器（磁控管）、传输波导管、炉腔、波型搅拌器、炉门和控制部分等组成。

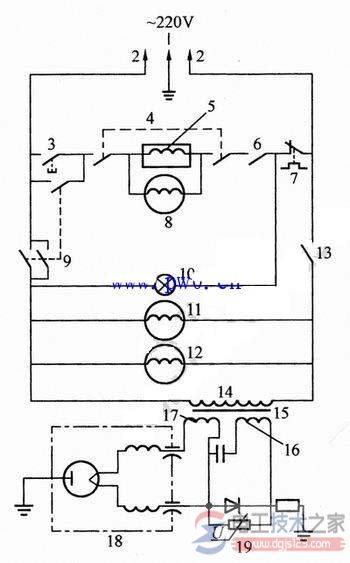

如下图，一种普及型微波炉电路。它由定时器、双重闭锁开关、炉门安全开关、烹调继电器和热继电器等组成。

微波炉工作电路原理图，如下图：
