电气原理图如何标示技术数据？电气原理图的绘图规则

有关电气原理图如何标示技术数据的方法，电气元件的技术数据，包括电气元件明细表中标明，用小号字体标在其图形符号的旁边等，说明绘制电气原理图的基本规则。

电气原理图标示技术数据的方法

电气元件的技术数据，除在电气元件明细表中标明外，有时也可用小号字体标在其图形符号的旁边。

电气原理图是为了便于阅读和分析控制线路，根据简单清晰的原则，采用电器元件展开的形式绘制成的表示电气控制线路工作原理的图形。

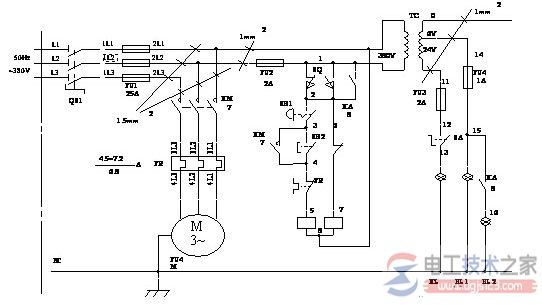

以下是某机床的电气原理图，说明绘制电气原理图的基本规则。
