一个常见电蚊拍的原理图分析

电蚊拍经常见到，但对电蚊拍的电路原理，很多人不见得了解，这里以一个常见的电蚊拍原理图为例，来介绍下电蚊拍的电路构成及原理，一起来学习下。

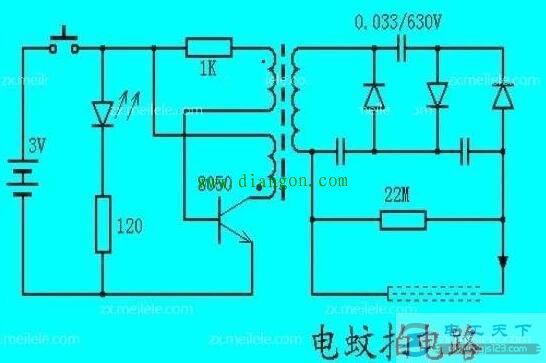

以下是该电蚊拍的电路原理：

该电蚊拍的电路构成，主要包括电源指示电路、振荡电路、升压电路几部分组成，电蚊拍上的金属网用来放电时吸附蚊蝇。

1、电源指示电路

一个发光二极管指示电路，按下开关后电路接通，指示灯亮起，120Ω电阻为限流电阻。

2、振荡电路
