低压配电系统之TN系统

有关低压配电系统的小知识，介绍其中的TN系统，根据中性导体（N）和保护导体（PE）的配置方式，把TN系统分为三大类，即TN-C系统、TN-S系统和TN-C-S系统，下面一起来了解下。

TN系统

电力系统有一点直接接地，电气装置的外漏可导电部分通过保护线PE与该接地点相连接。

根据中性导体（N）和保护导体（PE）的配置方式，TN系统分为以下三类：

1、TN-C系统

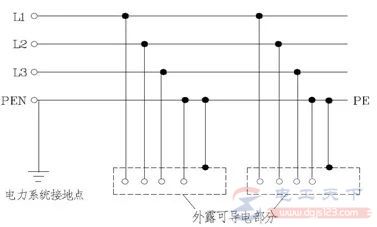

整个系统中PE、N线始终是合一的。如图（1）：

图（1）TN-C系统中PEN线中有电流流过，该电流在PEN导线上产生对地电压，如果该电流较大，则会产生较大的对地电压，使得电气设备外壳具有较高电压，从而对人身安全构成威胁。因此，不能在民用建筑中使用。

2、TN-S系统

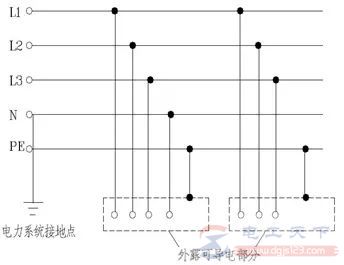

整个系统中的PE、N始终是分开的，如图（2）。

图（2）TN-S接地型式PE线平时不通过工作电流，只有在发生接地故障时流过故障电流，其电位接近大地电位，不会干扰信息设备，相对比较安全；其缺点是线路全程铺设PE线，投资较高，不够经济。

3、TN-C-S系统

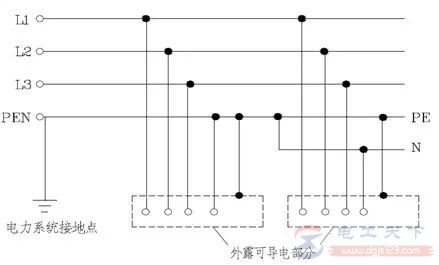

系统内一部分线路的PE、N是分开的，如图（3），且一旦PE、N分开以后不允许再次合到一起。

图（3）TN-C-S接地型式从变电站至用电建筑入户处不需要单独的PE线，比较经济，用电建筑内也有TN-S接地型式的优点，但PE线需连接非常可靠，一旦断线将引起许多问题。

由于TN-S或TN-C-S接地型式在同一电源供电范围内其PE线是连接的，当变电所、配电线或用电建筑内某一电缆或电气设备发生接地故障时，其故障电压会沿着PE线在电气设备间传导，这是TN系统共有的缺点，需采用等电位措施进行防范。
