【继电器组成的具有断电保护功能的驱动电磁阀启停控制电路】

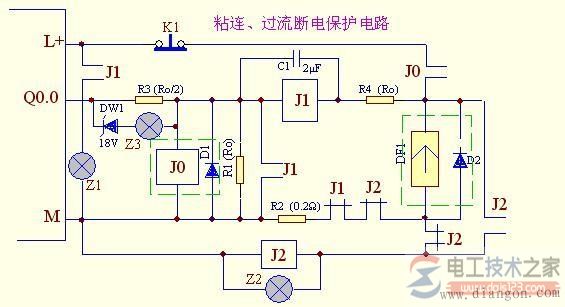

为克服因继电器触点粘连、或继电器线圈短路及电磁阀线圈短路所造成的失控及损坏，现设计一个由继电器组成的具有断电保护功能的驱动电磁阀启停控制电路。见下图：

一、电路组成

该电路是由3个继电器组成，其J0为基本电路组件，它受plc的输出控制，它的常开触点控制电磁阀的通断。

考虑继电器触点易粘连及线圈短路会引起失控造成事故，增加了J1、J2二个继电器及电阻电容等原件，组成了当继电器触点粘连、线圈短路时立即断电的保护电路，图中绿色虚线框内电路为主电路，其余部分即为继电器触点粘连或电磁阀线圈短路时断电保护电路。

电路的J0、J1继电器的工作电压为12V，其线圈电阻值=Ro。J2工作电压=24V。J0并接R1（阻值=Ro），再串接R3（阻值=Ro/2），接在Q1.0输出端，故当Q1.0=1（ 24V）时J0电压=12V。DW1稳压管与6V指示灯Z3串联后，与R3并联。当Q1.0=1时R3电压=12V。低于DW1稳压值（18V），故正常情况下指示灯Z3是不会点亮的。

J1与与电容器C1并接，再与电阻R4(其阻值Ro/2)串联，组成为通电延时定时器，其定时时间要略长于J0动作时间。【继电保护电路的组成与电路工作原理】

R2（0.2欧）的阻值要<<电磁阀DF1线圈的阻值，这样正常情况下，当电磁阀通导其R2的电压应为1~2V，这样将不影响电磁阀的正常动作。而与它并联的J2在这么小的电压下是不会吸合的。
