一例输出110V直流电压的桥式整流电路图

桥式整流电路输出110V直流电压的电路图

如果对工频交流电整流，且负载电路对整流后的直流电压的稳定性及纹波要求不高，则可以选用普通的整流二极管接成一个整流桥。

以下是电路图：

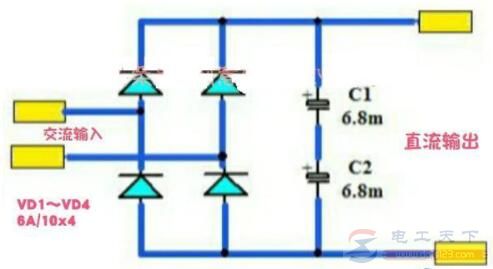

图1：桥式整流电路原理图

直流电路电流为6A，选用四个6A10整流二极管接成桥式整流电路，可以满足要求。在接成桥式整流时，流过6A10二极管的电流只有负载电流的二分之一，所以本电路最大输出电流可达12A。
