一例用三极管制作的音乐变色彩灯电路

有关三极管的应用实例，采用三极管制作一个音乐变色彩灯电路，介绍了该音乐变色彩灯电路的元件构成，以及电路的工作原理，有需要的朋友参考下。

1、电路工作原理

MIC为驻极体话筒，三极管VT1及R2、R3组成一个简单的放大器，由于R2和R3取值较大，静态时VT1的集电极电压很低，VT2处于微导通状态，RGB发光二极管发光很弱。当MIC附近有音乐信号时，VT1基极输入信号的负半周使VT1的集电极电压升高，VT2的集电极电压降低，这样流过RGB发光二极管的电流将增大，其亮度就会增加。

MIC接收到的音乐信号越强，VT2的集电极电压就越低，RGB的亮度就越高。由于RGB内部三个发光二极管的限流电阻取值不一样，这样音乐信号的幅度不同，RGB内部三个发光二极管的亮度也不一样，就会使RGB发光二极管随着音乐信号变色。

电路图如下：

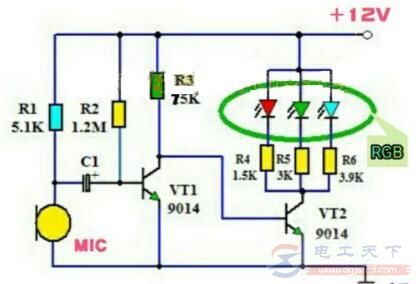

图1：三极管构成的音乐变色灯电路
