555实现相片曝光定时器的例子

相片曝光定时器

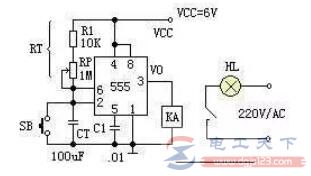

以下电路是用555单稳电路制成的相片曝光定时器，采用人工启动式的单稳电路。

工作原理： 电源接通后，定时器进入稳态。此时定时电容CT的电压为：VCT=VCC=6V。对555这个等效触发器来讲，两个输入都是高电平，即VS=0。继电器KA不吸合，常开点是打开的，曝光照明灯HL不亮。

按一下按钮开关SB之后，定时电容CT立即放到电压为零。于是此时555电路等效触发的输入成为：R=0、S=0，它的输出就成高电平：V0=1。继电器KA吸动，常开接点闭合，曝光照明灯点亮。

按钮开关按一下后立即放开，电源电压就通过RT向电容CT充电，暂稳态开始。

当电容CT上的电压升到2/3VCC既4伏时，定时时间已到，555等效电路触发器的输入为：R=1、S=1，于是输出又翻转成低电平：V0=0。继电器KA释放，曝光灯HL熄灭。暂稳态结束，又恢复到稳态。

曝光时间的计算公式：T=1.1RT*CT。本电路提供参数的延时时间约为1秒~2分钟，可由电位器RP调整和设置。

说明：电路中的继电器须选用吸合电流不应大于30mA的产品，并根据负载（HL）的容量大小选择继电器触点容量。
