双联电位器怎么接线，电位器的接线图教程

有关双联电位器的接线方法与接线图，分享下双联电位器的接线图，包括电位器的接法绘图、电位器的接法实操图等，通过实例学习电位器的接线方法与注意事项。

本节内容重点：双联电位器的接线方法

一、电位器如何接线

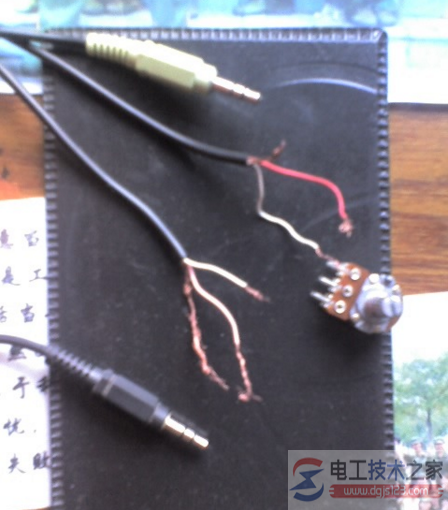

我的音箱是麦博的，线控坏了，自己按照客服告诉的规格配了一个电位器。B50K 双联 但是我接上线了 可出来的声音很小。

要怎么对颜色，比如红色对第一排的中间。线是麦博原来的音频线，是红/白/铜线3条线（应该叫两芯音频线吧）。

解答：电位器的中间两个脚接输入， 一个L 一个R， 两边任意一组接输出， 一个L 一个R， 剩下的都接地也就是接铜线，可以都接在一起。

二、双联电位器接线图

6个脚叫双联电位器，就是2个单联做在一起。

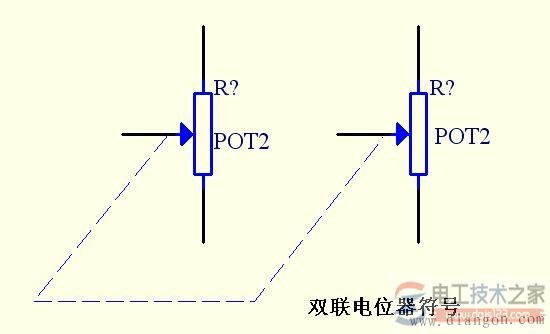

电位器的接法绘图

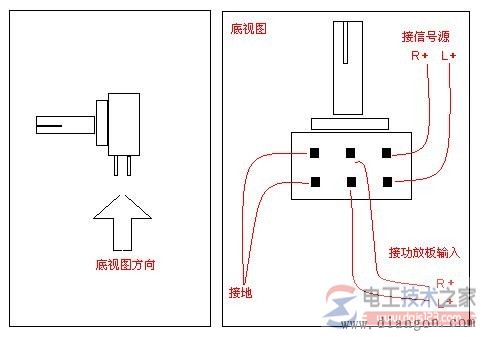

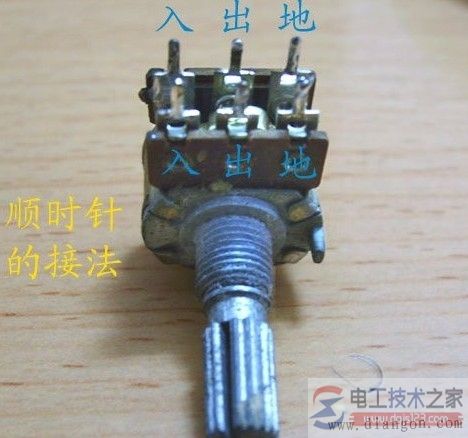

电位器的接法实操图

三、电位器的接法，电位器的接法图

电位器的接法是个比较简单且入门级的问题，因此废话不说，直接上干货！

电位器的接法：

电位器有3个脚 ，1脚接地， 2脚接输出， 3脚接信号输入！1脚3脚一样可以不区分！！

一般的电位器，中间的是动片，所以测量电阻的话，接1、3脚，测的是总电阻，动片动不动，阻值都不会变；
