单片机最小系统电路原理图与单片机封装图

有关单片机最小系统电路原理图与单片机封装图，单片机最小系统的三要素就是电源、晶振、复位电路，单片机最小系统电路与单片机封装图的工作原理。

单片机最小系统，也叫做单片机最小应用系统，是指用最少的原件组成单片机可以工作的系统。单片机最小系统的三要素就是电源、晶振、复位电路，如图 2-1 所示。

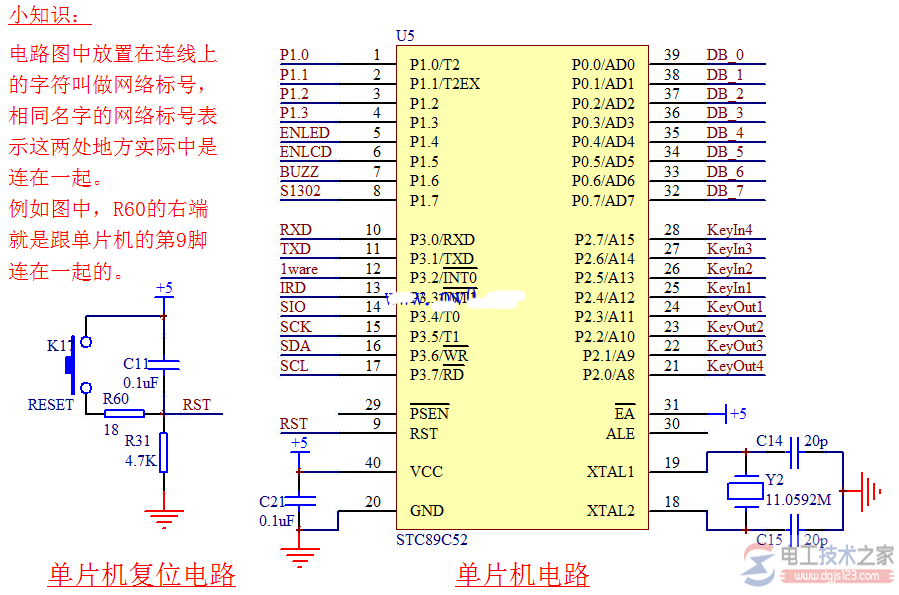

图 2-1 单片机最小系统电路

这张最小系统的电路图节选自我们的 KST-51 开发板原理图，下面我们就照这张电路图来具体分析最小系统的三要素。 单片机最小系统电路原理图与单片机封装图

1) 电源这个很好理解，电子设备都需要供电，就连我们的家用电器（手电筒^_^）也不例外。目前主流单片机的电源分为 5V 和 3.3V 这两个标准，当然现在还有对电压要求更低的单片机系统，一般多用在一些特定场合。

所选用的 STC89C52，它需要 5V 的供电系统，我们的开发板是使用 USB 口输出的5V 直流直接供电的。从图 2-1 可以看到，供电电路在 40 脚和 20 脚的位置上，40 脚接的是 5V，通常也称为 VCC 或 VDD，代表的是电源正极，20 脚接的是 GND，代表的是电源的负极。 5V 和 GND 之间还有个电容，作用我们下节课介绍。

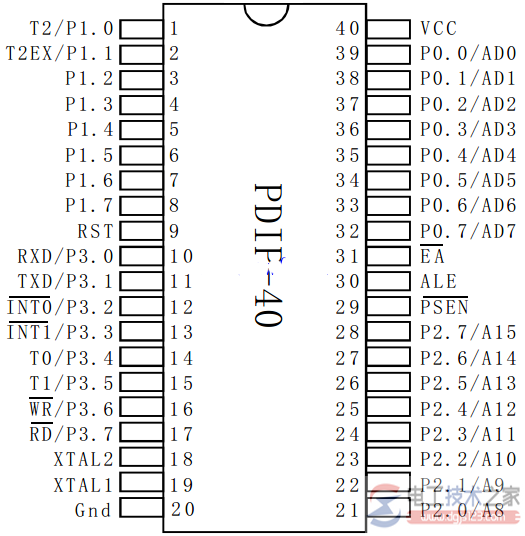

这个地方我们还要普及一个看原理图的知识。电路原理图是为了表达这个电路的工作原理而存在的，很多器件在绘制的时候更多考虑的是方便原理分析，而不是表达各个器件实际位置。比如原理图中的单片机引脚图，引脚的位置我们是可以随意放的，但是每个引脚上有一个数字标号，这个数字标号代表的才是单片机真正的引脚位置。一般情况下，这种双列直插封装的芯片，左上角是 1 脚，逆时针旋转引脚号依次增加，一直到右上角是最大脚位，我们现在选用的单片机一共是 40 个引脚，因此右上角就是 40（在表示芯片的方框的内部），如图 2-2 所示，大家要分清原理图引脚标号和实际引脚位置的区别。
