双速电动机高低速控制线路电气原理图及接线方式

有关双速电动机高低速控制线路电气原理图及接线方式， 分为双速电动机主电路接线方式、双速电动机高低速控制线路的接线方式，双速电动机高低速控制线路的原理图解。

如下图：

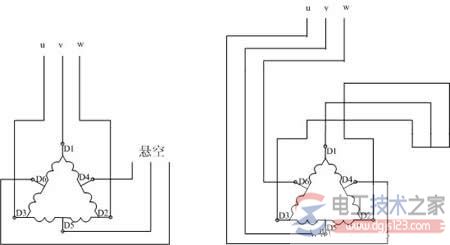

图1 双速电动机主电路接线方式

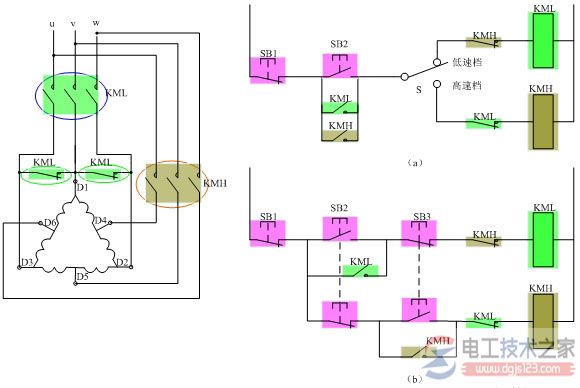

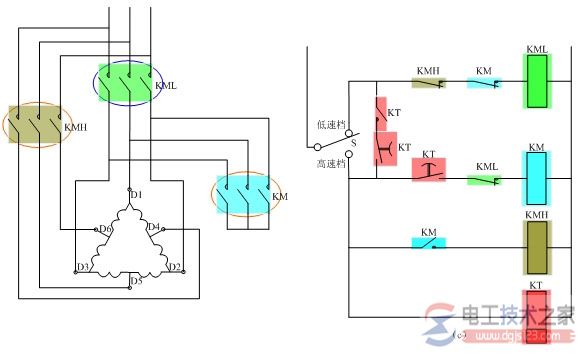

如图为三种独立的双速电动机高低速控制线路，为简化，图中主电路省略了组合开关、熔断器、热继电器等电器，并将电动机表示为定子的三相绕组及其出线端的形式。

上述的六个出线端的接线方式可以通过图（a）（b）或（c）中的主电路所示的接触器方案实现。
