电路基础：寄存器与移位寄存器

有关电路中寄存器与移位寄存器的相关知识，介绍了寄存器与移位寄存器的元件构成，寄存器的特点，寄存器的工作原理等。

1、寄存器

能够把二进制数码存贮起来的的部件叫数码寄存器，简称寄存器。

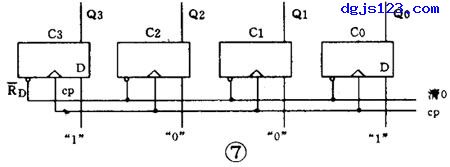

图 7 是用 4 个 D 触发器组成的寄存器，它能存贮 4 位二进制数。

4 个 CP 端连在一起作为控制端，只有 CP=1 时它才接收和存贮数码。

4 个 R D 端连在一起成为整个寄存器的清零端。如果要存贮二进制码 1001 ，只要把它们分别加到触发器 D 端，当 CP 来到后 4 个触发器从高到低分别被置成 1 、 0 、 0 、 1 ，并一直保持到下一次输入数据之前。要想取出这串数码可以从触发器的 Q 端取出。
