一例简单的微型助听器的电路原理图

助听器是用来放大声音的，便不是单纯的放大器，助听器由麦克风、受话器等结构组成。以一个简单助听器的电路图为例，为大家介绍上助听器的工作原理及电路设计方法，一起来学习下。

助听器就是一个音频放大器，主要由话筒、放大器及耳机组成，话筒将接收到的声音信号转换成电信号，送至音频放大电路放大后驱动耳机工作。

有些复杂点的助听器，其内部会设有降噪电路及各种自动控制电路。

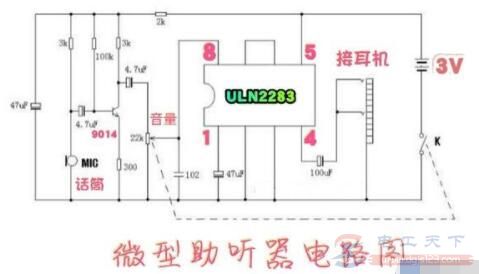

图1：微型助听器电路原理图

上图为助听器的电路原理图，三极管9014及外围电阻构成一个低噪声前置放大器。22KΩ的电位器为音量电位器，这种电位器与老式晶体管收音机的音量电位器一样，自身带有一个电源开关，用于控制助听器电源的通断，ULN2283是一款小功率的音频功率放大器。

助听器工作时，驻极体话筒MIC将声音信号转换成电信号，经9014三极管放大后，送至ULN2283的输入端⑧脚，该信号经ULN2283再次放大后驱动耳机工作。整个电路具有较高的放大倍数，故聋人听不清的那些声音信号，经放大后通过耳机即可听到。
