反馈电路分类(负反馈,正反馈)与反馈电路图

有关反馈电路的概念，负抱电路与正反馈电路的元件构成，反馈类型的判断，包括交真流的判断，串联与并联反馈类型的判断等。

反馈是电子线路中的重要内容，反馈的类型判断包括交、直流反馈的判断，正、负反馈的判断，电压、电流反馈的判断，串联、并联反馈的判断，迅速，准确判断反馈的类型，有利于我们正确的分析电路的功能，有利于我们在电路设计中利用反馈来改善电路的性能。

负反馈在电子电路中的应用非常广泛，引入负反馈后，虽然放大倍数降低了，但是换来很多好处，在很多方面改善了放大电路的性能。

例如，提高了放大倍数的稳定性；改善了波形失真；尤其是通过选用不同类型的负反馈，来改变放大电路的输入电阻和输出电阻，以适应实际的需要。在电子技术的教学中，负反馈的判断一直是一个重点和难点内容。

反馈类型的判断方法。

1.判断反馈回路的元件

电路的放大部分就是晶体管或运算放大器的基本电路。而反馈是把放大电路输出端信号的一部分或全部引回到输入端的一条回路。这条回路通常是由电阻和电容构成。

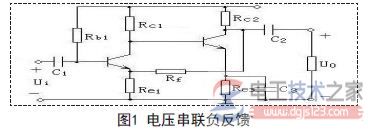

寻找这条回路时，要特别注意不能直接经过电源端和接地端，例如图1如果只考虑极间反馈则放大通路是由T1的基极到T1的集电极再经过T2的基极到T2的集电极；而反馈回路是由T2的集电极经R1至T1的发射极。反馈信号Uf=Ve1影响净输入电压信号ube1.

任何同时连接着输出回路和输入回路，并且影响着输入回路的元件，都是反馈元件。

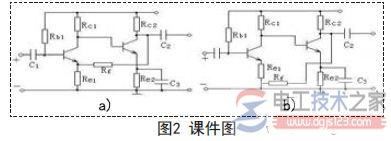

所以可以通过直接观察电路的方法，很快地辨认出电路的反馈元件。例如课件图2所示，图2a）中电阻Rf是反馈元件；而图2b）中电阻Rf就不是反馈元件，因为它只连接到输入端的接地点，并没有对输入端起到任何影响。

2.反馈类型的判断

2.1 交直流的判断
