放大电路读图要点及二个例子

有关放大电路的读图要点，通过二个例子了解放大电路如何读图，助听器电路与收音机低放电路，感兴趣的朋友参考下。

放大电路读图要点

放大电路是电子电路中变化较多和较复杂的电路。在拿到一张放大电路图时，首先要把它逐级分解开，然后一级一级分析弄懂它的原理，最后再全面综合。

读图时，请注意：

① 在逐级分析时要区分开主要元器件和辅助元器件。

放大器中使用的辅助元器件很多，如偏置电路中的温度补偿元件，稳压稳流元器件，防止自激振荡的防振元件、去耦元件，保护电路中的保护元件等。

② 在分析中最主要和困难的是反馈的分析，要能找出反馈通路，判断反馈的极性和类型，特别是多级放大器，往往以后级将负反馈加到前级，因此更要细致分析。

③ 一般低频放大器常用 RC 耦合方式；高频放大器则常常是和 LC 调谐电路有关的，或是用单调谐或是用双调谐电路，而且电路里使用的电容器容量一般也比较小。

④ 注意晶体管和电源的极性，放大器中常常使用双电源，这是放大电路的特殊性。

放大电路读图的二个例子：

例1，助听器电路

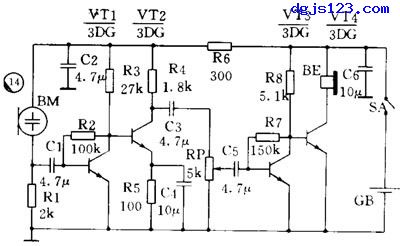

图 14 是一个助听器电路，实际上是一个 4 级低频放大器。

VT1 、 VT2 之间和 VT3 、 VT4 之间采用直接耦合方式， VT2 和 VT3 之间则用 RC 耦合。为了改善音质， VT1 和 VT3 的本级有并联电压负反馈（ R2 和 R7 ）。

由于使用高阻抗的耳机，所以可以把耳机直接接在 VT4 的集电极回路内。 R6 、 C2 是去耦电路， C6 是电源滤波电容。

例2，收音机低放电路

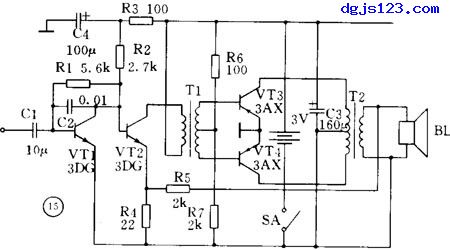

图 15 是普及型收音机的低放电路。电路共 3 级，第 1 级（ VT1 ）前置电压放大，第 2 级（ VT2 ）是推动级，第 3 级（ VT3 、 VT4 ）是推挽功放。

VT1 和 VT2 之间采用直接耦合， VT2 和 VT3 、 VT4 之间用输入变压器（ T1 ）耦合并完成倒相，最后用输出变压器（ T2 ）输出，使用低阻扬声器。

此外， VT1 本级有并联电压负反馈（ R1 ）， T2 次级经 R3 送回到 VT2 有串联电压负反馈。

电路中 C2 的作用是增强高音区的负反馈，减弱高音以增强低音。 R4 、 C4 为去耦电路， C3 为电源的滤波电容。整个电路简单明了。
