一例M50560红外发射电路的原理图

M50560红外发射电路

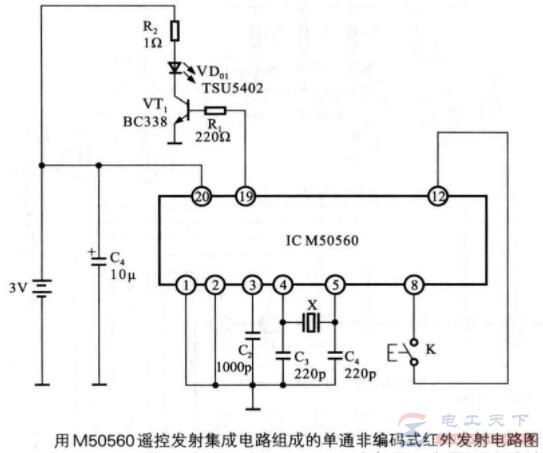

以下是由M50560组成的单通道非编码式红外发射电路，如图所示：

电路组成与工作原理：

M50560的4、5脚接有石英晶振X及C3，C4，和内部电路组成时钟振荡器，可以产生456KHz的脉冲信号，经12分频后成为38KHz，占空比1:3的红外载波信号。

M50560的19脚为调制信号的输出端，经三极管VT1驱动红外发光二极管VD01工作，按下发射控制键K，发出调制后的红外光。
