先导式电磁阀工作原理图与电路结构图

有关先导式电磁阀工作原理图与电路结构图，先导式电磁阀的组成结构与工作原理，先导式电磁阀，由先导阀与主阀组成，电磁阀线圈通电与断电时的工作原理。

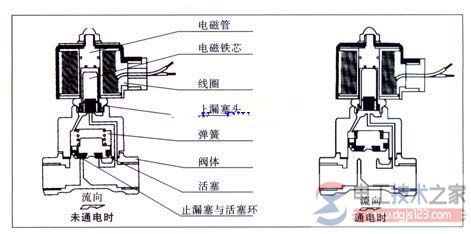

先导式电磁阀的工作原理图

先导式电磁阀，由先导阀与主阀组成，两者有通道相联系，当电磁阀线圈通电，动铁芯与静铁芯吸合使导阀孔开放，阀芯背腔的压力通过导阀孔流向出口，此时阀芯背腔的压力低于进口压力，利用压差使阀芯脱离主阀口，介质从进口流向出口。

当线圈断电，动铁芯与静铁芯脱离，关闭了导阀孔，阀芯背腔压力受进口压力的补充逐渐趋于和进口平衡，阀芯因弹簧力作用下把阀门紧密关闭。

图1，先导式电磁阀工作原理图

导活塞式电磁阀如：ZCB、ZCZP、ZCGL

先导膜片式电磁阀如： ZCA、ZCS

特点：功率消耗低、通径较大，而结构简单、安装方向任意，但只能用于电磁阀两端有一定压差的场合。【先导式电磁阀工作原理图与电路结构图】

电磁阀是航天领域中广泛使用的控制元件，某先导式双向电磁阀是两位五通结构，具有常开和常闭两个腔体，通过气体流动切换下游用气设备的打开和关闭。

由于该电磁阀内部结构和气路通道比较复杂，在使用过程中，发现同一种电磁阀的不同个体会呈现出不同的建压过程。

由于该电磁阀的常开腔和常闭腔建压压力(无特殊说明，本文中的压力均指表压) 和建压时间有可能对下游用气设备产生较大影响，故需要对其进行深入分析。

先导式双向电磁阀主要由阀体、常闭主阀瓣、常开主阀瓣、先导阀瓣、电磁铁等零部件组成。主阀瓣和活塞之间通过顶杆相连(图1) ，其特点是内部无弹簧等弹性复位元件，完全靠气动力和电磁力切换各气路通道，控制常开腔和常闭腔供气和密封，最高工作压力5.0MPa 。

当电磁铁处于断电状态时，进口气体分为两路，一路直接作用于常开主阀瓣上使其打开，电磁阀常开腔B 供气，另外一路作用于先导阀瓣上,并沿气体通道进入常闭控制腔F 内，使常闭主阀瓣密封。【先导式电磁阀工作原理图与电路结构图】

当电磁铁通电后，先导阀瓣关闭，常闭控制腔F 内气体从放气口D 排入大气，常闭控制腔F泄压，常闭主阀瓣开启，电磁阀常闭腔C 供气,同时气体也会沿气体通道进入到常开控制腔E 内,将常开主阀瓣压紧密封。

1.阀体 2.常开主阀瓣 3.膜片 4.先导阀瓣 5.电磁铁 6.常闭主阀瓣

A - 进气口 B - 常开腔 C - 常闭腔 D - 放气口 E - 常开控制腔F - 常闭控制腔 G- 常开控制腔放气口 H - 常闭 控制腔放气口。

(a) 断电状态 (b) 通电状态
