双向晶闸管温度控制电路原理图及功能说明

有关双向晶闸管温度控制电路原理图，在双向晶闸管温度控制电路中，RT、VT1、VT2和RP组成温控触发电路，双向晶闸管V为温控开关，了解下双向晶闸管实现温度控制的方法。

双向晶闸管温度控制的电路原理图

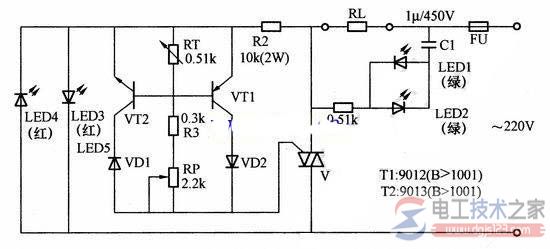

双向晶闸管温度控制电路，如下图：

图1，双向晶闸管温度控制电路

RT、VT1、VT2和RP组成温控触发电路，双向晶闸管V为温控开关。

LED3、LED4反向连接，提供2.3V交流电压。

电路接通后，热敏电阻RT两端交流电压URT>0.6V，交流正半波时VT1导通，经二极管VD1触发，V导通，交流负半波时VT2导通，经VD2负向触发，V导通，使电阻丝RL流过电流加热。

温度升高到某一数值，调整电位器RP，使URT<0.6V，三极管截止，V不被触发导通，从而实现控制温度的目的。
