一例可控硅调温电烙铁的电路图

可控硅调温电烙铁电路

以下是电路图：

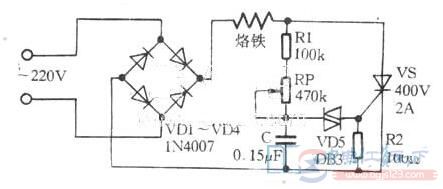

图1：可控硅调温电烙铁电路

调温器是附加在电烙铁外部的调温装置，其实就是可控硅调光电路，只是把白炽灯改成了电烙铁。

220V交流市电通过桥式整流成为100Hz的脉动直流，脉动直流先通过R1、RP向电容c充电，当C两端电压充到双向触发二极管VD5的触发电压时VD5导通，C两端电压经vD5加到可控硅的控制板使可控硅导通，然后将脉动直流加到电烙铁上。

电源过零时可控硅关断，等到下一个脉冲到来时，电路重复上述过程。调节RP可以改变电源对c的充电时间，也就是改变可控硅的导通角，电烙铁的温度就会随之变化。

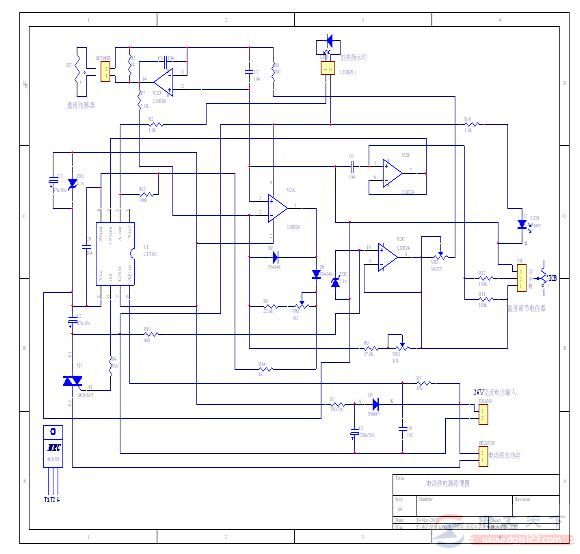

图2：调温电烙铁电路原理图
