串联反馈式稳压电路

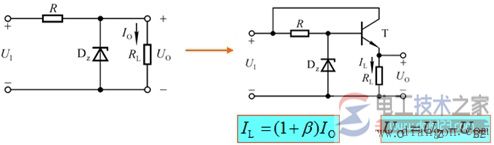

为了使稳压管稳压电路输出大电流，需要加晶体管放大。

稳压原理：电路引入电压负反馈，稳定输出电压。

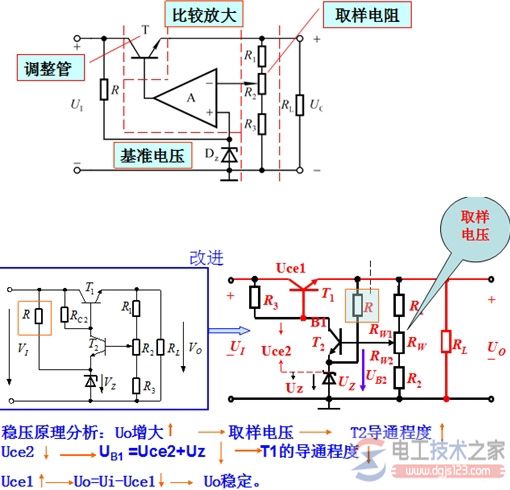

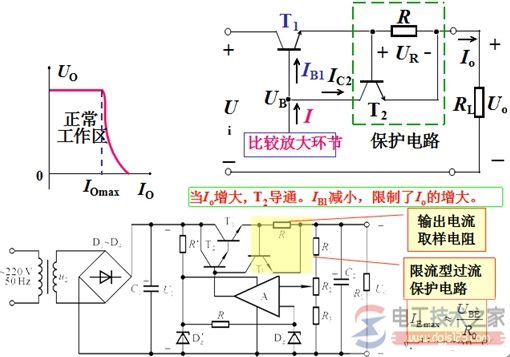

串联型稳压电路的基本组成及其作用：

调整管：是电路的核心，UCE随UI和负载产生变化以稳定UO。

基准电压：是UO的参考电压。

取样电阻：对UO的取样，与基准电压共同决定UO。

比较放大：将UO的取样电压与基准电压比较后放大，决定电路的稳压性能。
