一例使用LM2576制作的1.2～30V可调稳压电源电路图

用LM2576制作1.2～30V可调稳压电源电路图

LM2576是一种常用的DC-DC降压型稳压IC，最大输出电流可达3A，工作效率高于LM317这类线性稳压IC，在大电流下发热量显著小于LM317构成的可调稳压电源。

以下是一款采用LM2576制作的1.2～30V可调稳压电源，电路原理图如下所示：

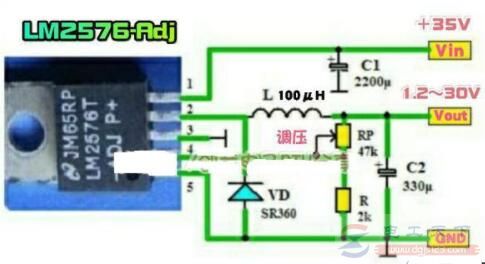

图1：1.2～30V可调稳压电源电路原理图。
