一例用μA7912制作的-12V稳压电源电路图
时间：2022-12-12作者：佚名
|

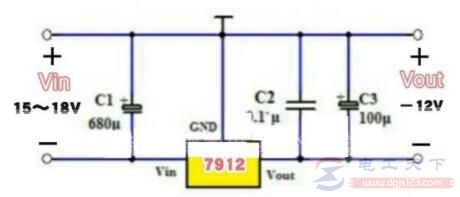

μA7912制作的-12V稳压电源电路图 自制输岀直流12Ⅴ的电源，材料：一个220V变12V变压器，一支整流模组，一支25V/2200uF直流电容。 组装：先把变压器的交流输入端连接一根带插头的导线。变压器输出端有两根线与整流模组带~两个符号相连接。整流模徂带 、-符号与25V/2200uF电容正负极连接引出两根引线做电器用电连接用。 功率大小只由变压器的功率决定。输出为负电压的稳压集成电路型号较少，主要有KA337和μA7912二种，前者输出的负电压可调，后者输出为固定的－12V电压。 以下是一款采用μA7912制作的－12V稳压电源的电路图：
|
