【图】单相桥式整流电路原理深入解析

有关单相桥式整流电路的工作原理，单相桥式整流电路，二极管用理想模型来处理，即正向导通电阻为零，反向电阻为无穷大，桥式整流电路的工作波形。

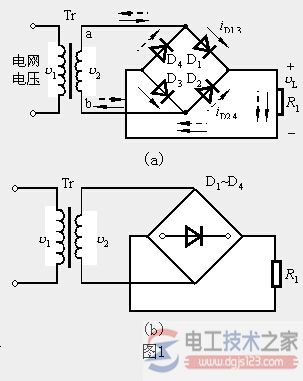

单相桥式整流电路如图1(a)，图中Tr为电源变压器，作用是将交流电网电压vI变成整流电路要求的交流电压，RL是要求直流供电的负载电阻，四只整流二极管D1～D4接成电桥的形式，故有桥式整流电路之称。

单相桥式整流电路的工作原理可分析如下。

为简单起见，二极管用理想模型来处理，即正向导通电阻为零，反向电阻为无穷大。

在v2的正半周，电流从变压器副边线圈的上端流出，只能经过二极管D1流向RL，再由二极管D3流回变压器，所以D1、D3正向导通，D2、D4反偏截止。

在负载上产生一个极性为上正下负的输出电压。其电流通路可用图1(a)中实线箭头表示。
