什么是低压电路，低压电路的小知识

有关低压电路的知识，低压电路是指从配电间或小型发电站将电能输送到用电设备上的电路，低压电路包括架设在屋外的电路即低压架空电路，和敷设在屋内的低压电路。

什么是低压电路

低压电路是指从配电间或小型发电站将电能输送到用电设备上的电路，包括架设在屋外的电路即低压架空电路，和敷设在屋内的低压电路。

在布线时要因地制宜地推广四合一环形供电。四合一环形供电就是按区域实行工厂与工厂用电合一；工厂内部动力与照明用电合一；工业用电与民间用电合一；工厂电网与公用电网合一。

实现集中统一供电的新体系，实行多源供电，消除了设备重叠、电路迂回、近电远送等现象，提高了供电质量使供电吏加适应战备和工农业发展的需要。

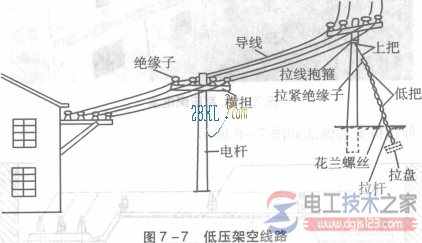

低压架空电路一般是指500 V以下的相电压为 220 v、线电压为380 v的电路。电路主要由导线、电杆、横担、绝缘子、金属材料和拉线等组成，如图7-7。

传送电能的架空导线经常承受外力作用，必须具有足够的机械强度和良好的导电性。

由于导线具有一定的电阻，在电路中就有电压损失，因此电路中各点的电压并不相同。斤电设备的额定电压并非是电路的起点电压，起点电压往往略高于终点电压。

一、低压电源

高低压电源有两种划分方式，一种是根据人的安全与否，即36v以下是低电压，36v以上是高电压；而更常用的一种划分方式是1kv（交流）以下的电压称为低电压，1kv以上的电压称为高电压。

低压电源主要供演示实验和实验室获得低压交流、直流和稳压电源用。

二、低压电器

低压电器是一种能根据外界的信号和要求，手动或自动地接通、断开电路，以实现对电路或非电对象的切换、控制、保护、检测、变换和调节的元件或设备。控制电器按其工作电压的高低，以交流1200V、直流1500V为界，可划分为高压控制电器和低压控制电器两大类。

总的来说，低压电器可以分为配电电器和控制电器两大类，是成套电气设备的基本组成元件。

低压电路答疑

问：某家庭电路发生故障，用试电笔测试所有导线和用电器时氖管均发亮，检查保险丝没断，但灯却不亮，用电器也不在工作，故障可能是：

A 停电；B 供电线路火线某处开路；C 供电线路零线某处开路；D 供电线路某处火线和零线相碰。

解：因为人体所分的电压没超过安全电压（或通过的电流在安全范围内，或测电笔中有个大电阻）...

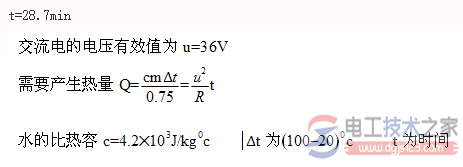

问：一个电阻为10欧姆的电热杯，接在u=36√2sin14t V的低压交流电路中，电热杯的热效率为75％。试计算需要多长时间才能将电热杯中温度为20℃，质量为0.5kg的水烧开?

解：
