光控 声控 延时自动关灯照明电路原理图及电路结构

分享光控 声控 延时自动关灯照明电路原理图，常见电子元器件组成的光控、声控节能照明电路，光控 声控 延时自动关灯照明电路的工作原理，由主电路、开关电路、检测电路组成。

由常见电子元器件组成的光控、声控节能照明电路。由主电路、开关电路、检测电路组成。

二极管VD1~VD4（桥式整流电路）、一个晶闸管V和灯泡串联组成主电路，开关三极管VT1和充电电路R2、C1组成开关电路，由TV2~TV5及电阻R4~R7组成放大电路，压电片PE和光敏电阻RG构成检测电路，稳压管VS和电阻R3构成稳压电路。

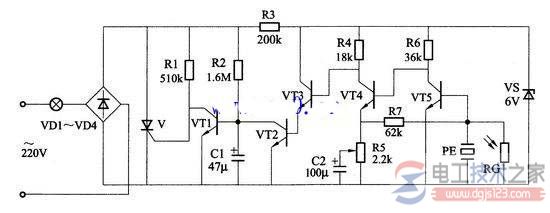

图1，光控、声控、延时自动关灯照明电路
