pcf8591硬件接口电路原理图的接线方法

有关pcf8591硬件接口电路原理图的接线方法，PCF8591是一个单电源低功耗的8位CMOS数据采集器件，其接口电路的工作原理图，PCF8591原理图与PCF8591电路图。

PCF8591是一个单电源低功耗的8位CMOS数据采集器件，具有4路模拟输入，1路模拟输出和一个串行I2C总线接口用来与MCU通信。

3个地址引脚A0、A1、A2用于编程硬件地址，允许最多8个器件连接到I2C总线而不需要额外的片选电路。

器件的地址、控制以及数据都是通过I2C总线来传输，先看一下PCF8591的原理图，如图1所示。

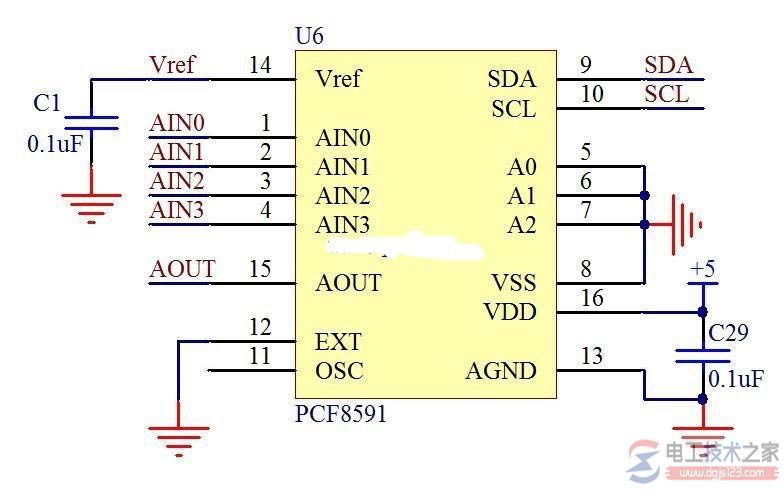

图1 PCF8591原理图

其中引脚1、2、3、4是4路模拟输入，引脚5、6、7是I2C总线的硬件地址，8脚是数字GND，9脚和10脚是I2C总线的SDA和SCL。

12脚是时钟选择引脚，如果接高电平表示用外部时钟输入，接低电平则用内部时钟，我们这套电路用的是内部时钟，因此12脚直接接GND，同时11脚悬空。

13脚是模拟GND，在实际开发中，如果有比较复杂的模拟电路，那么模拟GND部分在布局布线上要特别处理，而且和数字GND的连接也有多种方式，这里大家先了解即可。

在板子上没有复杂的模拟部分电路，所以我们把模拟的GND和数字GND接到一起即可。14脚是基准源，15脚是DAC的模拟输出，16脚是供电电源VCC。

PCF8591的ADC是逐次逼近型的，转换速率算是中速，但是他的速度瓶颈在I2C通信上。pcf8591硬件接口电路原理图的接线方法
