一个简单的输出短路保护电路图

有关输出短路保护的知识，带有输出短路保护的可调稳压电源，采用高压版的LM2596HV制作而成，以下介绍了输出短路保护电路图，以及具体的工作过程，有需要的朋友参考下。

输出短路保护电路

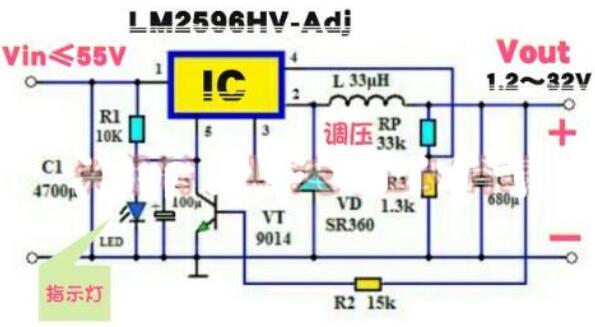

采用高压版的LM2596HV制作的带有输出短路保护的可调稳压电源，其输出电压可在1.2～32V范围内调整，输出电流最大可达3A，当稳压电源输出端短路时，自动关闭输出，并且LED指示灯点亮，告知使用者“稳压电源输出短路”。

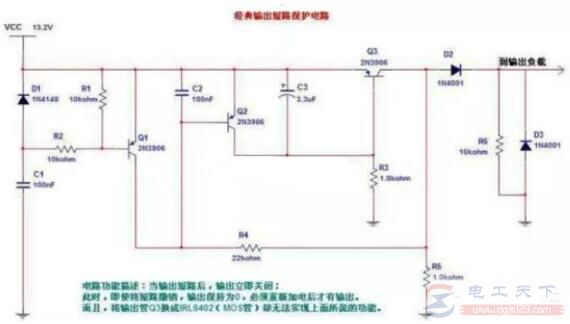

上电时：C2两端电压不能突变，Q2基极电压由VCC开始下降，下降到Q2可以导通（BE结压降取0.7V），这个时间大概是0.12mS。但是，同时Q1也起到阻止Q2导通的作用，Q1导通的时间大概是5.87mS，也就是Q2在5.87mS后才导通，但同时C3在阻止Q3的导通，阻止时间是0.17mS。Q1的作用是延时，使得上电时保护电路不动作。这里的保护电路是Q2和Q3组成的电路，也就是让Q2处于截止状态，这样可以正常输出电压了。

Q1的延时，就是拖住Q2的导通时间，让Q3先导通。C1决定保护电路通电时保护电路的灵敏度，C1容量不能太大，Q1同样是为了保护电路的可靠性稳定性而设计的，Q1、R1、R2、C1、D1主要是在电源突变时起较大的作用。Q3在上电0.17mS后导通，负载得电，Q极电压达到13.3左右，迫使Q2截至，可见Q1可以去掉。

短路时：Q极被拉低，Q2导通，形成自锁，迫使Q3截止，Q3截至后面负载没有电压，这时有没有负载已经没有关系。所以，即使拿掉负载也不会有输出，如果想拿掉负载后恢复输出，可以在Q3得CE结上接一个电阻，取1K左右。

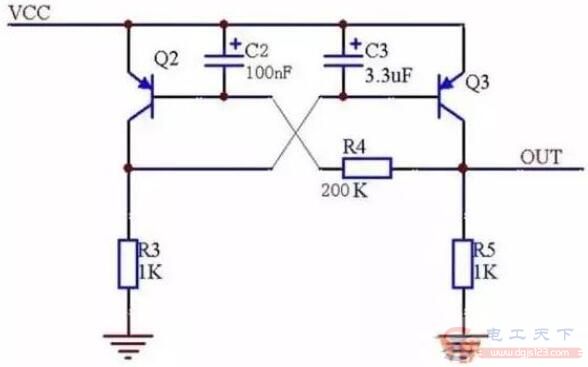

Q2和Q3的电路变换下，就容易看懂了。经典的晶体三极管锁存器，如下图。
